Kantbank voor plaatwerkonderdelen voor de automobielindustrie: terugveerregeling, gereedschapsbewerking zonder markeringen en omzomen

Introductie

In de automobielindustrie is het buigen van plaatmetaal een belangrijk proces dat hoge precisie en stabiliteit vereist. Onderdelen moeten voldoen aan stijfheidseisen én esthetische eisen. Elke buiging kan de pasvorm, de assemblagekwaliteit en de veiligheid beïnvloeden, en elke kleine afwijking kan leiden tot montageproblemen. Tegelijkertijd, gezien de druk van de wereldwijde toeleveringsketen en de eis van tijdige productie, zijn de levertijden vaak krap. Dit betekent dat het buigproces zowel snel als stabiel moet zijn, om herwerk en afval te minimaliseren.

In dit artikel gaan we dieper in op de belangrijkste aspecten van buigtechnologie, waaronder asconfiguratie, terugveringcontrole, kwaliteitscontrole, zomen en oppervlaktebescherming. Als toonaangevende fabrikant van plaatmetaal richt Raymax zich op het leveren van geavanceerde metaalbuigoplossingen ter ondersteuning van de productie van hoogwaardige auto-onderdelen. Deel uw typische onderdeelvereisten (materiaal, dikte, maximale buiglengte, oppervlakte-eisen en doorvoer). Wij adviseren u de juiste kantbankconfiguratie en geven u een offerte met levertijd.

Welke plaatmetalen auto-onderdelen worden doorgaans met een kantbank gebogen?

Typische auto-onderdelen voor kantbanken (voorbeeldlijst)

Typische auto-onderdelen die met een kantbank worden vervaardigd, kunnen in twee categorieën worden verdeeld: structurele onderdelen en oppervlakteonderdelen van klasse A.

Kantbank en stempelmachine: Wanneer wint buigen?

Toepassingsscenario's van de kantbankHet voordeel van een kantbank is dat deze zich snel kan aanpassen aan de productie van prototypes en aan de productie van grote hoeveelheden producten. Dankzij CNC-besturing worden consistente hoeken en flensafmetingen bereikt, waardoor metalen platen snel in de gewenste vorm kunnen worden gebogen. De nauwkeurigheid en het vormresultaat van elke bewerking zijn stabiel, waardoor de machine geschikt is voor productie in kleine tot middelgrote volumes.

Toepassingsscenario's voor stempelmachinesStempelmachines hebben een hoge stempelsnelheid en kunnen in korte tijd een groot aantal onderdelen produceren, waardoor ze geschikt zijn voor massaproductie.

Selectie op basis van vraagIn de beginfase met een lage productie kunnen we prioriteit geven aan de kantbank; wanneer de schaal in een later stadium wordt vergroot, kan verder worden geëvalueerd of er kan worden overgeschakeld op stempelmachines.

Belangrijke eisen voor de automobielindustrie: toleranties, hoeknauwkeurigheid en herhaalbaarheid.

Hoeknauwkeurigheid en maattolerantie (waarom de hoek de pasvorm van een assemblage bepaalt)

Bij de assemblage van auto-onderdelen is de impact van hoekafwijkingen op de pasvorm vaak groter dan we verwachten. Hoekafwijkingen kunnen ervoor zorgen dat de rand van de flens verschuift, wat resulteert in een verkeerde uitlijning van de gaten en ongelijke spelingen, die latere processen kunnen beïnvloeden.

Herhalende aandrijffactoren: synchrone Y-as + kroonvorming + herhaalbaarheid van de achteraanslag

Hoe zorg je voor consistente resultaten bij verschillende operators en in verschillende ploegen?

Cyclustijd en takttijd: Hoe behoud je de buigsnelheid van de auto zonder kwaliteitsverlies?

Verkorte insteltijd (snel klemmen + gestandaardiseerde gereedschapset)

Door gebruik te maken van een snelspansysteem en een systeem voor snelle gereedschapswisseling kunnen wachttijden worden verkort en de procesefficiëntie worden verbeterd.

Gestandaardiseerde gereedschapsconfiguraties verminderen het aantal proefbuigingen en de insteltijd, wat kan leiden tot een afname van het aantal buigproeven.

Programmahergebruik en bedieningsbegeleiding (vermindering van het aantal buigproeven)

Stel op basis van factoren zoals materiaalsoort, dikte en gereedschapscombinatie een procesdatabase samen die direct toegankelijk is voor de bewerking van werkstukken van hetzelfde type.

Operators moeten de bedieningshandleiding zorgvuldig lezen en het hele proces, van instellen en buigen tot de eerste artikelinspectie (FAI), vakkundig beheersen.

6/8 as nauwkeurigheid van de achteraanslag verkort de herpositioneringstijd

Dankzij de extra asjes in de achteraanslag kunnen de vingers van de achteraanslag automatisch herpositioneren, waardoor handmatige bewegingen, herpositionering en cumulatieve fouten worden verminderd.

Voor sommige complexe geometrische componenten wordt aanbevolen om prioriteit te geven aan 6-assige of 8-assige buigschema's om het aantal herpositioneringsbeurten te verminderen.

Welke veranderingen treden op wanneer automaterialen worden gebogen?

Aluminium auto-onderdelen: Krasrisico + rolrichting + grotere buigradius

Geavanceerd, zeer sterk staal: grotere terugvering + vereist strengere procescontrole

Hoogwaardig staal heeft een hoge sterkte en hardheid en vertoont een grotere terugvering tijdens het buigen. De gewenste hoek is moeilijk in één keer te bereiken, waardoor een sterkere compensatie voor de terugvering en procesbeheersing nodig zijn, zoals het selecteren van de juiste V-matrijsopeningen en stempelradii.

Dikte van het materiaal en straal: hoe je dit op de tekening aangeeft

Om de juiste gereedschapsradius te kunnen selecteren en de bewerkingsvolgorde te verduidelijken, moeten we de volgende informatie op de tekening vermelden: materiaalkwaliteit en -status, diktetolerantie, batchvereisten, belangrijke buiglijnen en referentiemaatketens.

Springback Control: Hoe behoud je Angular-consistentie in de automobielindustrie?

Belangrijkste redenen voor terugvering

Spring terug Terugvering verwijst naar het fenomeen waarbij metaal tijdens het buigproces de druk wordt opgeheven en de elasticiteit van het materiaal zich herstelt, waardoor de hoek zich "opent". Terugvering kan hoek- en maatafwijkingen veroorzaken, wat de montagetoleranties beïnvloedt. Materiaalsterkte en -dikte, stempel- en gereedschapsradius, buigmethode, enzovoort, kunnen allemaal bijdragen aan terugvering.

Praktische compensatiemethoden

Variatiebeheersing: interbatch materiaal + kwaliteitscontrolecyclus

Oppervlaktekwaliteit van carrosseriepanelen: kras- en buigbestendigheid zonder zichtbare beschadigingen.

Bron van sporen

Wrijving, vervuiling van gereedschap, ruwheid van het oppervlak van de mallen, onjuiste instellingen en contact met het oppervlak tijdens het zomen kunnen allemaal leiden tot krassen op het paneel.

Oplossingen zonder markeringen

Acceptatiecriteria voor het uiterlijk: zoals gedefinieerd in het aanvraagformulier.

In het aanvraagformulier moeten we de leverancier duidelijk informeren over onze eisen met betrekking tot het uiterlijk. Hoe gedetailleerder we dit beschrijven, hoe minder herwerk en geschillen er zullen zijn en hoe stabieler de levering zal verlopen. We kunnen hoofdzakelijk de volgende aspecten communiceren:

Kantbankzomen: toepassingsscenario's voor auto-onderdelen

Wat is zomen en welke typische toepassingen zijn er in de auto-industrie?

Wat is zomen?Het vouwen en platdrukken van de randen zorgt voor veilige randen, verhoogt de stevigheid en verbetert het uiterlijk.

Typische applicatieVeel structurele en decoratieve onderdelen van auto's vereisen een afwerkingstechniek om snijden te voorkomen, de stijfheid van de randen te vergroten en een esthetisch effect te bereiken.

opties voor zoomgereedschap

Ontwerptechnieken om scheuren of ongelijkmatige zomen te voorkomen.

De belangrijkste beperkende factoren voor het zomen zijn de materiaaldikte, de minimale buigradius, de geometrie van het onderdeel en de vereiste strakheid van de zoom.

Ontwerpsuggestie:

Het belang van het kiezen van het juiste aantal assen voor auto-onderdelen die met een kantbank worden vervaardigd.

Functies van elke as

De invloed van precisie en herhaalbaarheid van aanslagen op toleranties.

De nauwkeurigheid van de positionering van de achteraanslag beïnvloedt de buighoek, de klempositie en de uiteindelijke tolerantie. Hoe hoger de positioneringsnauwkeurigheid en herhaalbaarheid, hoe groter de consistentie tussen verschillende ploegen en productiebatches, en hoe stabieler de verdeling van spelingen en toleranties tijdens de assemblage.

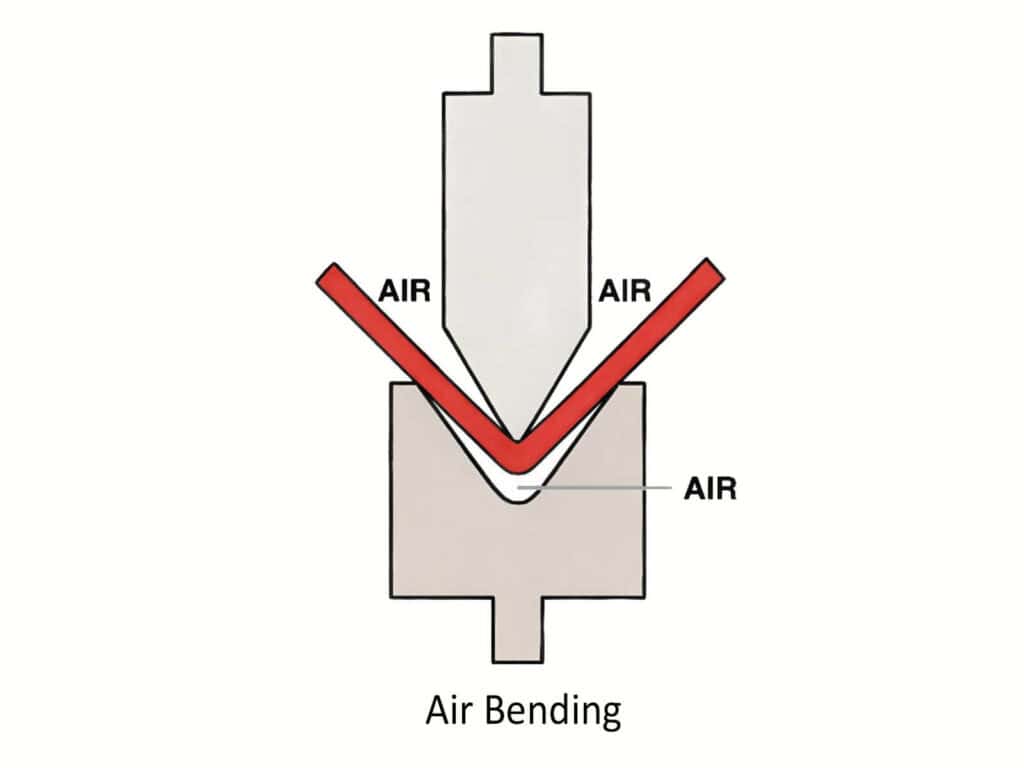

Afwegingen: luchtbuigen versus bodemvorming versus muntvorming

Methodevergelijking en toepassingsscenario's

Gereedschapskeuze: ponsradius en V-matrijsopening (praktische handleiding)

Onderhoud en kalibratie van gereedschap (het waarborgen van consistentie in de automobielindustrie)

Controleer regelmatig de punt van de pons en de V-matrijs op slijtage en bramen, en houd het oppervlak van het gereedschap schoon en vrij van olievlekken en vuil.

Sorteer en bewaar het gereedschap in een daarvoor bestemde gereedschapskast en nummer het dienovereenkomstig. Zorg ervoor dat verschillende ploegen dezelfde set gekalibreerd gereedschap gebruiken.

Veelvoorkomende buigdefecten bij auto's: symptomen, oorzaken en oplossingen

Hoekafwijking en inconsistentie

Veel voorkomende symptomen: Inconsistente hoek tussen de linker- en rechteruiteinden van het onderdeel; Hoekafwijking binnen dezelfde batch, fluctuerend tussen groot en klein; De hoek verandert na het wisselen van batches in hetzelfde programma.

Veelvoorkomende redenen: Y1/Y2 synchronisatieafwijking; Niet ingeschakeld of gekalibreerd voor doorbuigingscompensatie (bolling); De boven- en ondergereedschappen zijn niet uitgelijnd of versleten.

Het resultaatVoer het synchrone kalibratieprogramma voor de Y-as uit in het CNC-systeem; corrigeer de doorbuigingscompensatie; kalibreer de hartlijn van het gereedschap opnieuw, controleer en vervang versleten gereedschap.

Scheuren/rimpels

Veel voorkomende symptomenEr ontstaan ​​scheuren aan de buitenkant van de bocht, of er verschijnt een ruwe "sinaasappelschil"-achtige textuur op het oppervlak.

Veelvoorkomende redenen: te kleine buigradius of te kleine V-matrijsopening; de buiglijn is parallel aan de walsrichting van het materiaal; er zijn bramen aan de randen van het materiaal.

Het resultaatKies ervoor om de ponsradius te vergroten of een matrijs met een grotere V-vormige opening te gebruiken, afhankelijk van de feitelijke situatie; verduidelijk de eisen voor de walsrichting; neem de kwaliteit van de randafwerking op in de controle en maak deze prioriteit van het proces, of selecteer materiaalsoorten met een betere vervormbaarheid.

Sporen/krassen

Veel voorkomende symptomenDeuken en krassen op het oppervlak van het werkstuk.

Veelvoorkomende redenenOorzaken van een probleem kunnen zijn: een ruw oppervlak en bramen op het werkstuk; slijtage van het gereedschap of metaalspanen op het contactoppervlak; een te kleine V-opening, wat leidt tot overmatige contactdruk en indeuking; onjuist gebruik van beschermende gereedschappen zoals beschermfolies, inzetstukken en polijstgereedschap; onjuiste hantering die wrijving veroorzaakt.

Het resultaatVerwijder metaalspanen van het gereedschap, vervang versleten gereedschap of gebruik een grotere V-opening; gebruik de beschermende gereedschappen correct volgens de voorschriften en let op de hanteringsmethoden.

Kwaliteitscontrole in de automobielindustrie: eerste artikelinspectie, procesinspectie en traceerbaarheid.

Controlelijst voor eerste artikelinspectie (meetinhoud)

Voordat we met de massaproductie beginnen, moeten we een uitgebreide controle uitvoeren van het eerste geproduceerde onderdeel. Dit moet voldoen aan de eisen van de tekening.

Inspectie inhoud:

Frequentie van procesinspecties (hoe stabiliteit te behouden)

Frequentie-instelling:

Inhoud van de steekproefinspectie:

(Let op: Nadat het eerste product is gekwalificeerd en de procescapaciteit stabiel is, bestaat er een risico op afwijkingen in de belangrijkste afmetingen. Materiaal-/batchvervanging en versleutelde steekproeven moeten worden uitgevoerd na vervanging van het gereedschap.)

Traceerbaarheid van repetitieve productieprogramma's/gereedschappen

Wanneer de klant hetzelfde onderdeel opnieuw bestelt, eisen ze dat we het product 100% kunnen reproduceren met dezelfde kwaliteit als de vorige keer. Dit vereist traceerbaarheid.

Conclusie

Het buigen van plaatwerk voor de automobielindustrie is een wetenschap die draait om nauwkeurige tolerantiecontrole, het beheersen van terugvering en een perfect oppervlak. Om plaatwerkonderdelen voor de automobielindustrie te produceren met een stabiele buigkwaliteit en minder nabewerking, moeten we meerdere aspecten uitgebreid beheersen, zoals precisiecontrole, optimalisatie van de cyclustijd, beheersing van terugvering, kwaliteitsborging van het oppervlak en het afwerken van de randen.

Deel uw typische eisen voor uw onderdelen (materiaal, dikte, maximale buiglengte, oppervlakte-/CTQ-eisen en doorvoer). Wij adviseren u de juiste kantbankconfiguratie en geven u een offerte met levertijd.

Veelgestelde vragen
