Introduzione

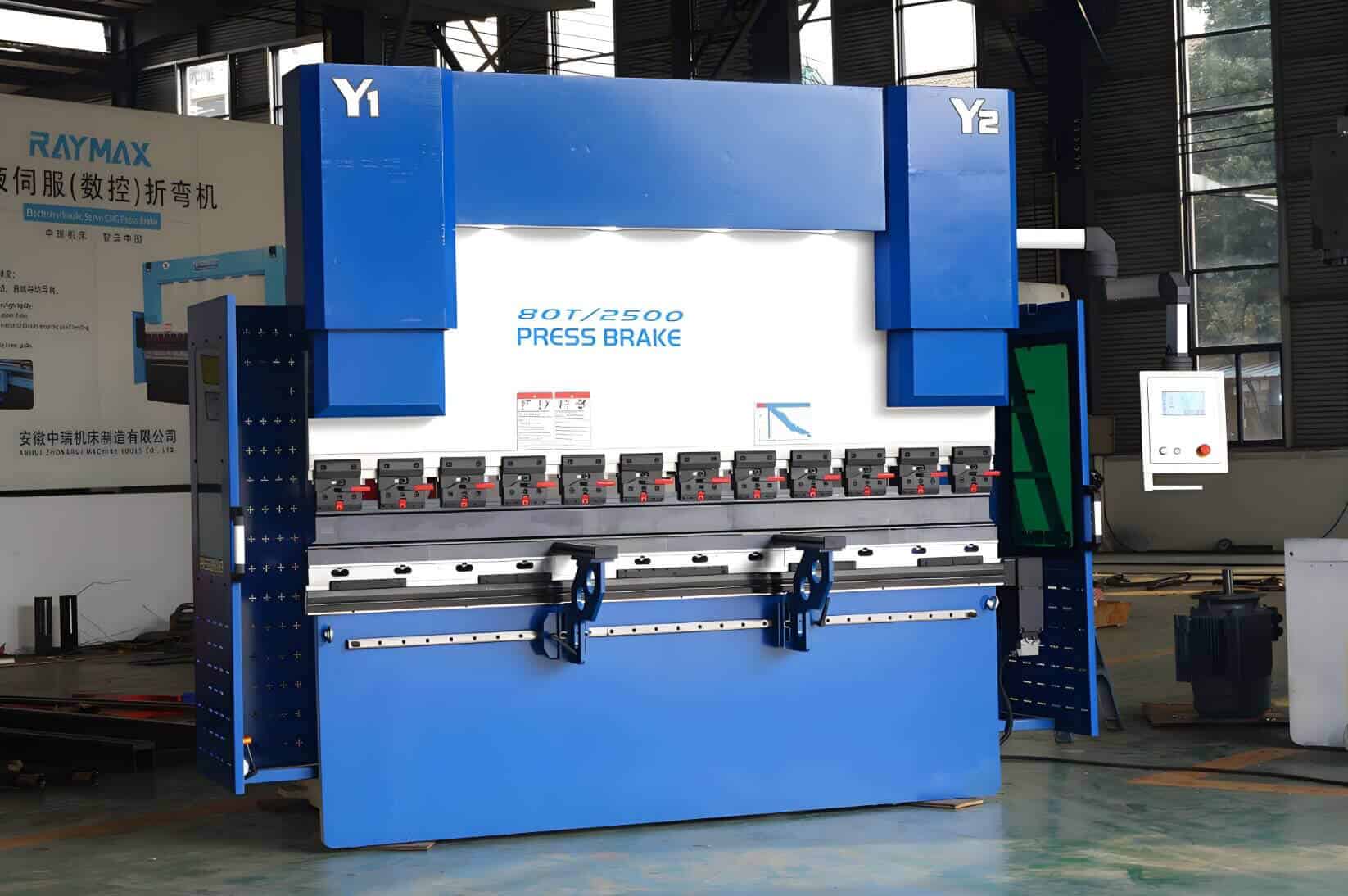

Il raggio della pressa piegatrice si riferisce al raggio dell'arco formato dalla lamiera dopo la piegatura.
Un raggio di piegatura adatto non solo può evitare il problema del degrado della precisione causato da un raggio troppo grande o troppo piccolo, ma anche far sì che il materiale venga sollecitato in modo più uniforme e controllare la deviazione angolare causata dal rimbalzo elastico entro un intervallo ragionevole, il che gioca un ruolo importante nella resistenza del prodotto finito e nelle prestazioni di utilizzo successivo.
Questo articolo si concentrerà su cosa sia il raggio di piegatura di una pressa piegatrice, come calcolarlo, quali sono i fattori che lo influenzano e come evitare errori comuni.
Qual è il raggio di curvatura della pressa piegatrice?
Definizione del raggio di curvatura della pressa piegatrice
Il raggio di curvatura si riferisce al raggio dell'arco formato dalla piega della piastra durante il processo di piegatura. Si divide in raggio interno e raggio esterno.
Raggio interno
Il raggio interno è il raggio di curvatura all'interno della parte piegabile del materiale. In generale, l'influenza del raggio interno sul raggio di curvatura è la più importante, poiché determina le proprietà del materiale. A seconda dell'applicazione e dei requisiti, il raggio interno può essere suddiviso in cinque tipi: curvatura a raggio stretto, raggio di curvatura minimo, curvatura a raggio perfetto, curvatura superficiale o a raggio e curvatura a raggio ampio.
Raggio esterno
Il raggio esterno è il raggio formato dalla parte esterna dell'arco curvo. Sebbene non sia determinante quanto il raggio interno sulle prestazioni del materiale, ha un impatto indelebile sulla forma e sull'aspetto del prodotto. Un controllo ragionevole del raggio esterno può migliorare l'aspetto e le dimensioni del prodotto.
Come individuare i parametri rilevanti nei disegni di processo o nelle specifiche dei materiali?
Consultare i disegni di processo è il metodo più comunemente utilizzato e, in genere, il raggio di curvatura sarà indicato sul disegno. L'operatore dovrebbe leggere attentamente le informazioni sui disegni per assicurarsi di aver trovato i parametri desiderati. In secondo luogo, è anche possibile consultare la tabella delle specifiche dei materiali per il raggio di curvatura minimo consigliato per diversi tipi e spessori di metallo. In caso di dubbi, è anche possibile chiedere al progettista di verificare che i parametri richiesti per la progettazione siano stati correttamente compresi.
Fattori chiave che influenzano il raggio di curvatura della pressa piegatrice
Le proprietà del materiale
Diversi materiali metallici presentano raggi di curvatura diversi durante la lavorazione a causa delle diverse strutture del corpo. Per quanto riguarda i materiali, generalmente discutiamo tre aspetti: limite di snervamento, durezza ed elasticità.
Relazione tra spessore del materiale e raggio
Per le lamiere spesse, lo sforzo utilizzato per la piegatura è maggiore e, se il raggio è troppo piccolo, aumenta la probabilità di cricche interne. Per le lamiere sottili, grazie alla loro elevata elasticità e all'elevato rimbalzo, è più facile lavorare con raggi piccoli. Pertanto, in circostanze normali, maggiore è lo spessore del materiale, maggiore è il raggio di piegatura della pressa piegatrice da selezionare.
Si consiglia di leggere le guide tecniche pertinenti: La guida definitiva allo spessore del metallo della pressa piegatrice
larghezza dell'apertura della matrice a V
La larghezza di Apertura V-die determina la spaziatura dei punti di supporto durante la piegatura del materiale, influenzando direttamente la distribuzione della pressione di formatura e il raggio di curvatura.
Il pezzo è supportato su entrambi i lati della porta della matrice a V; più ampia è la porta, minore è la pressione di piegatura richiesta; una pressione ridotta, l'arco di piegatura è naturalmente più lento e il raggio interno sarà maggiore. Se la porta della matrice a V è troppo stretta, la pressione richiesta aumenterà e il materiale si piegherà più violentemente sotto l'azione dell'alta pressione, riducendo così il raggio.
raggio della punta del punzone
Migliori punch Il raggio di punta influisce sulla qualità della piegatura e il raggio di punta ottimale del punzone deve essere compatibile con le proprietà del materiale. In particolare, per ridurre la concentrazione di stress nel materiale o nella lamiera spessa ed evitare che il materiale si rompa durante la piegatura, si utilizza un raggio di punzone maggiore, e un raggio di piegatura maggiore. Alcuni metalli più teneri utilizzano raggi più piccoli.
Sollecitazioni di compressione e di trazione
Nel processo di piegatura, i materiali metallici sono sottoposti a sollecitazioni di trazione e compressione nella posizione di piegatura. La sollecitazione di compressione si verifica generalmente all'interno della piegatura, mentre la sollecitazione di trazione si verifica all'esterno. In sintesi, più piccolo è il raggio di piegatura, maggiore è la sollecitazione concentrata, quindi è facile che si formino cricche oltre il limite di pressione per l'area di stiramento, e che si formino cricche a causa del rigonfiamento nell'area di compressione.
Angolo di piegatura
Gli angoli acuti richiedono un raggio di curvatura della pressa piegatrice più piccolo per prevenire il rischio di cricche nel materiale dovute a sollecitazioni operative più elevate. Gli angoli smussati richiedono solitamente un raggio di curvatura della pressa piegatrice più ampio per contribuire a ridurre la concentrazione delle sollecitazioni e migliorare la riuscita dell'utensileria.
Tonnellaggio delle attrezzature e compatibilità degli utensili
Il tonnellaggio del utensile per pressa piegatrice è direttamente correlato all'effetto di piegatura e alla capacità di formatura di tutti gli aspetti. Maggiore è il tonnellaggio dell'utensile della pressa piegatrice, maggiore sarà la piegatura di materiali più spessi e duri; a sua volta, quando il tonnellaggio è insufficiente, la qualità della lavorazione non può essere garantita e la produzione in modalità a raggio ridotto può danneggiare il pezzo. Inoltre, garantire la coerenza dell'utensile e del tonnellaggio può migliorare efficacemente la precisione di piegatura del prodotto.
Si consiglia di leggere le guide tecniche pertinenti: Spiegazione del tonnellaggio della pressa piegatrice: scopri come calcolarlo per ottenere prestazioni ottimali
Metodo di piegatura
Formula e metodo di calcolo del raggio della pressa piegatrice
Formule manuali comuni: R = (V–MT)/2. R si riferisce al raggio di curvatura della pressa piegatrice, V rappresenta la larghezza di apertura della matrice a V e MT si riferisce allo spessore del materiale.
“Regola 8×”: TLa regola 8× viene utilizzata per calcolare approssimativamente la larghezza della matrice a V, ovvero la larghezza della matrice a V può essere solitamente considerata approssimativamente pari a 8 volte lo spessore del materiale.
Esempio pratico: Piastra in acciaio A3 da 3 mm di spessore, secondo la regola 8-x, la larghezza della matrice a V è di 24 mm. Per ottenere un prodotto senza crepe, il raggio è il più piccolo possibile, scegliere la piegatura in aria, quindi R = 10.5 mm.
Errori comuni e come evitarli
Ignorando la differenza tra elasticità e durezza dei materiali:
Materiali diversi hanno elasticità e durezza diverse. Se non si considerano le proprietà del materiale e si utilizza ciecamente uno standard uniforme per selezionare il raggio di piegatura della pressa piegatrice, la maggior parte delle situazioni può portare alla formazione di cricche. Pertanto, prima di avviare il processo di piegatura, l'operatore dovrebbe testare le prestazioni del materiale e trattarlo in modo specifico.
Il raggio di curvatura selezionato è troppo piccolo:
Se il raggio di curvatura finale della pressa piegatrice è inferiore ai requisiti minimi richiesti per il materiale, ciò comporterà una plasticità insufficiente del materiale, che sarà molto facile da fessurare o pieghettare, compromettendo la resistenza strutturale complessiva del prodotto stesso. Pertanto, prima della produzione, è importante chiarire il raggio di curvatura minimo consentito per ciascun materiale e mantenere il raggio di curvatura effettivo leggermente superiore al requisito minimo.
Spaziatura di offset errata
Una spaziatura di offset non corretta si riferisce a problemi strutturali come tensionamento, deformazione e persino rottura delle parti piegate tra il materiale e l'utensile a causa di una spaziatura non corretta. Per evitare tali problemi, è possibile fare riferimento al documento che guida la spaziatura e impostare l'offset in modo ragionevole in base ai requisiti dei disegni.
Evitare progetti con flange strette
Una flangia stretta può rendere i materiali soggetti a piegatura interna soggetti a deformazione o fessurazione, soprattutto nel caso di materiali a bassa duttilità. Questa progettazione non solo non consente di realizzare prodotti che soddisfano le esigenze, ma aumenta anche notevolmente la difficoltà di successivi miglioramenti o lavorazioni. Pertanto, prima della progettazione, l'operatore dovrebbe considerare la larghezza della flangia per garantire che abbia una sufficiente stabilità strutturale.
Garantire la compatibilità dei materiali e degli strumenti
Se l' operatore di pressa piegatrice L'utilizzo cieco di utensili e materiali non adatti per eseguire una serie di attività di lavorazione non solo non soddisferà i requisiti di qualità della lavorazione, ma danneggerà anche l'utensile di piegatura. Pertanto, prima della produzione, è importante verificare la compatibilità di utensili e materiali, registrare la compatibilità di matrici e materiali e mantenere un database dettagliato della compatibilità di materiali e utensili.
Posizionamento errato del materiale
A causa di negligenza o di attrezzature allentate non controllate per la lavorazione, la posizione del materiale non è fissata saldamente, con conseguente spostamento della linea di piegatura. La soluzione è affidare il posizionamento manuale del materiale a personale specializzato o introdurre dispositivi di posizionamento automatici come l'allineamento laser e il posizionamento CNC, e il personale competente può verificare l'usura o l'allentamento delle attrezzature per evitare che tali problemi si ripetano.
Calcolo del rimbalzo del materiale
Il fenomeno di rimbalzo del materiale non viene considerato durante il processo di piegatura, il che può portare a un angolo di piegatura finale non conforme ai requisiti di progetto o a deviazioni significative. Per risolvere tali problemi, gli operatori possono utilizzare progetti ad angolo ottuso per garantire che l'angolo effettivo dopo la piegatura soddisfi l'intento di progetto.
Affidarsi esclusivamente a formule empiriche, senza ricorrere alla verifica tramite campioni di prova.
Se si utilizzano solo formule empiriche per calcolare il raggio di piegatura della pressa piegatrice per ogni lavorazione e non si effettuano misurazioni effettive, è inevitabile che la teoria risulti incoerente con la pratica. Pertanto, è importante che l'operatore misuri e analizzi il campione prima della lavorazione. Per uno sviluppo a lungo termine, gli operatori possono anche modificare la formula empirica in base ai dati di casi di produzione reali per renderla più in linea con le effettive esigenze operative.
Migliori pratiche e raccomandazioni
Combinato con esperimenti sui materiali o verifica della curvatura del campione impostazione del raggio
Prima della produzione effettiva, gli operatori possono raccogliere nuovi campioni di materiale, condurre test di piegatura e analizzare il raggio di piegatura della pressa piegatrice, le crepe superficiali e il rimbalzo del campione, quindi confrontare i valori effettivi dei test con i parametri teorici e, se necessario, adattarli ai raggi di piegatura e ai parametri di configurazione appropriati.
Creare un database di flessione e registrare i valori sperimentali per diversi materiali.
Per garantire un processo di piegatura stabile a lungo termine, gli operatori possono provare a registrare uno per uno il raggio di piegatura della pressa piegatrice di diversi materiali e i parametri impostati per ottenere le migliori prestazioni, combinare il sistema digitale per creare un database speciale e organizzare regolarmente scambi tecnici per apportare modifiche continue in base alla situazione reale.
Si raccomanda l'utilizzo di strumenti di alta precisione.
Uno strumento di lavorazione ad alta precisione è un valido aiuto per i lavori di piegatura. Gli utensili ad alta precisione solitamente determinano il tipo di prodotti di alta qualità e precisione che possono essere lavorati, il che non solo consente di ottenere un elevato grado di costanza negli angoli e nei raggi di piegatura in grandi quantità, ma riduce anche gli errori e migliora l'efficienza del lavoro.
Verificare regolarmente lo stato di usura degli utensili per garantire uniformità e ripetibilità.
Lo stato di usura dell'utensile di piegatura è fondamentale per la buona riuscita del lavoro. Pertanto, è necessario predisporre un piano di ispezione regolare e, se l'usura è eccessiva, sostituirlo o ripararlo tempestivamente. Ogni sostituzione o manutenzione deve essere registrata nel registro, in modo da facilitare l'ispezione e l'utilizzo successivi e cercare di evitare la fuoriuscita di prodotti non qualificati.
Si consiglia di leggere le guide tecniche pertinenti: Guida completa alla manutenzione della pressa piegatrice idraulica: i migliori strumenti, programmi e consigli degli esperti
Conclusione
Il raggio di curvatura della pressa piegatrice gioca un ruolo cruciale nella piegatura della lamiera, determinando in larga misura la precisione del prodotto e garantendo la qualità della piegatura del pezzo.
La corretta selezione e il corretto calcolo della contropiegatura non sono solo fondamentali per garantire la resistenza e la precisione della struttura del prodotto, ma anche un mezzo necessario per migliorare l'efficienza produttiva.
Quanto sopra è un'introduzione dettagliata da parte dell'editore odierno sul raggio della pressa piegatrice. Per maggiori informazioni su presse piegatrici e macchine per il taglio laser a fibra, potete seguire gli aggiornamenti del nostro blog. Come produttore di macchine per il taglio laser a fibra e presse piegatrici, RAYMAX si impegna ad espandere la propria influenza, offrendo al contempo una conoscenza più approfondita, professionale e completa dei macchinari CNC per gli operatori del settore della lavorazione dei metalli. Se riscontrate problemi irrisolti o siete interessati all'acquisto di macchinari correlati, non esitate a contattarci. Contattaci in qualsiasi momento. RAYMAX offre servizi di supporto tecnico gratuiti 24 ore su 7, XNUMX giorni su XNUMX! Aspettiamo la tua lettera ~~~
