راي ماكس

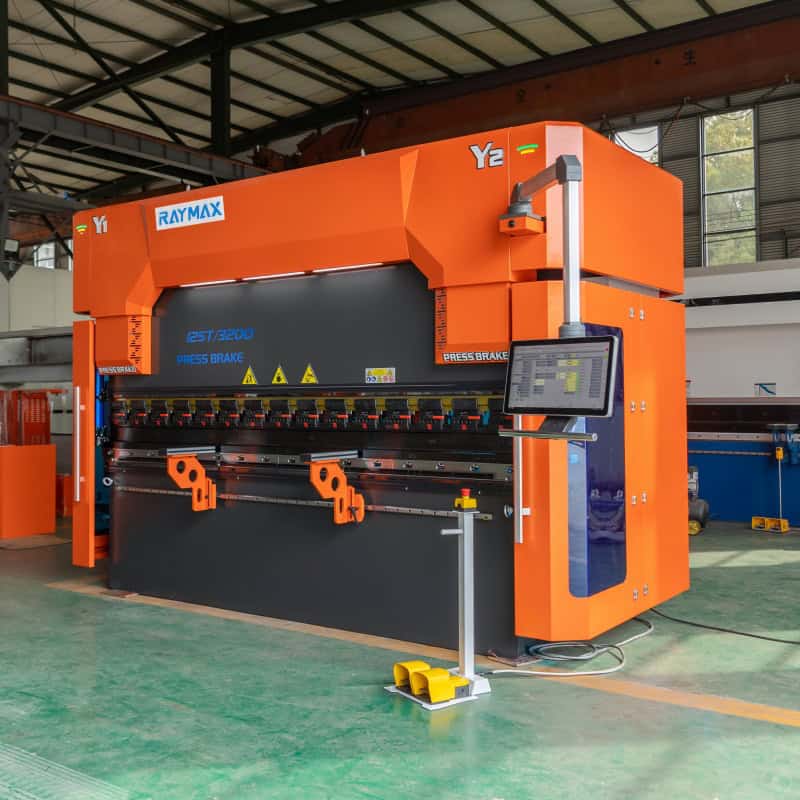

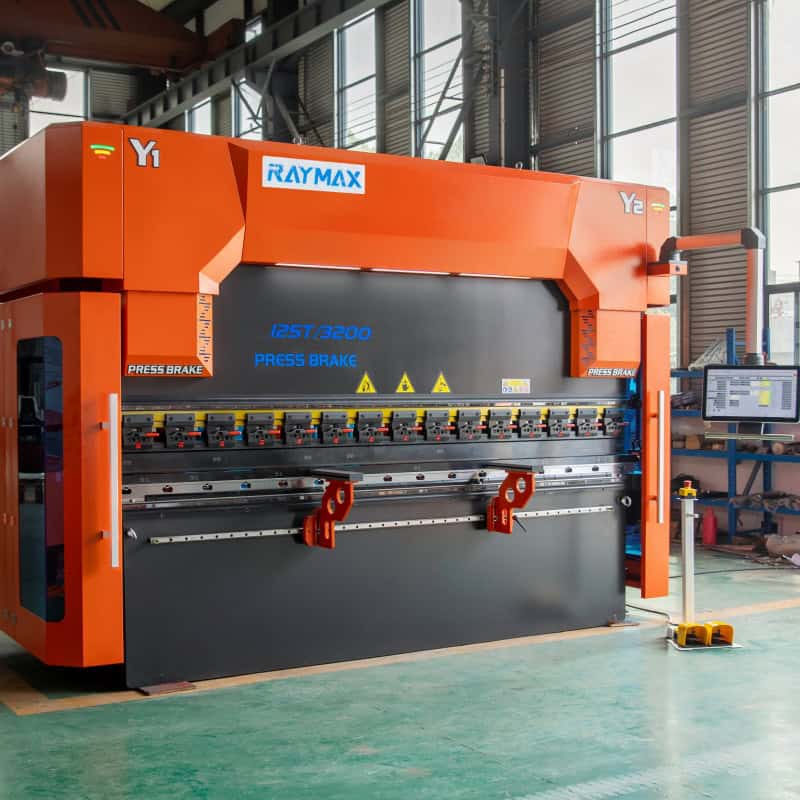

آلة ثني CNC ذات 8 محاور بمحرك سيرفو هجين من سلسلة RX-H

انحناء دقيق وفعال من حيث التكلفة

برمجة الزاوية وتعويض الزاوية
وفر الوقت والنطاق الكامل
ضوضاء منخفضة، خطأ منخفض وضمان عالي

ضمان 2 لمدة عام
النقل العالمي

كتالوج المنتجات

سلسلة RX-H من مكابس الضغط CNC ذات 8 محاور ذات سيرفو هجين تشمل

الفئة اضغط على الفرامل

آلة ثني CNC هجينة – حل ثني اقتصادي وفعال

دعم برنامج ESA 3D Bend
المحرك الرئيسي ماركة سيمنز الألمانية
محرك سيرفو INOVANCE للمحرك الرئيسي (اختياري)
العلامة التجارية Pump First USA
صمام هيدروليكي ماركة BOSCH-REXROTH الألمانية
دواسة قدم بيتزاتو ماركة إيطاليا
مسطرة مبشرة ماركة GIVI الإيطالية
ماركة شنايدر الكهربائية الفرنسية
لولب كروي ودليل خطي من ماركة Hiwin التايوانية
التثبيت السريع
ستارة خفيفة ماركة KELI (اختياري)

الوصف
معلومات تقنية
الهيكل العام
معدات القياسية
ترقية الحلول
التعبئة والتغليف والنقل

الوصف

باعتبارها سلسلة مثقاب ضغط عالية الجودة، تتميز مثقاب الضغط الهجين RX-H من RAYMAX بثمانية محاور، مزودة بمحور مستقل، بالإضافة إلى نظام تحكم ذكي وسيرفو كامل، مما يوفر أعلى درجات الحرية وأقوى قدرات التحكم. ويمكن استخدامها في مهام الثني المعقدة للغاية، مثل صناعة الطيران والسيارات. وبفضل دقتها التي تقل عن 8 مم، فهي الخيار الأمثل للعملاء المتميزين والمصانع الذكية.

شرح المميزات:

إطار قوي ومستقر وموثوق :تعتمد آلة ثني الثني CNC ذات 8 محاور على هيكل فولاذي. يتم لحام اللوحين الرأسيين الأيمن والأيسر، وطاولة العمل، ولوحة الضغط في قطعة واحدة. بعد المعالجة الحرارية، يتم التخلص من الإجهاد الداخلي لضمان صلابة ممتازة وثبات عالي.
محرك هيدروليكي قوي وفعال :الشرائح الموجودة في كلا طرفي الماكينة مزودة بأسطوانات، والتي تعمل على دفع الشرائح للعمل بشكل مباشر، بقوة قوية وأداء ممتاز.
التحكم الدقيق والانحناء المثالي يتم التحكم بدقة في شوط الأسطوانة (Y1، Y2) والمقياس الخلفي (X، Y، Z) بواسطة وحدة التحكم. يعتمد المقياس الخلفي على براغي كروية عالية الدقة وأدلة دوارة لضمان دقة التكرار المتسقة.
مقياس خلفي عالي الدقة، تحديد المواقع بدون قلق :يتحكم نظام CNC بشكل كامل في حجم المقياس الخلفي وشوط المنزلق، ومجهز بمسمار كروي عالي الدقة، وتشغيل مستقر وتحديد المواقع بدقة.
CNC ذكي، تشغيل مريح :يعتمد نظام CNC على تقنية التحكم بالتردد المتغير ووظيفة البرمجة متعددة الخطوات، وهو سهل التشغيل ومرن وفعال.

اختر مكبس الثني CNC الخاص بنا لرفع كفاءة الإنتاج لديك إلى مستوى أعلى!

مزيد من المعلومات حول RAYMAX

تحميل الكتالوج

ماكينة ثني CNC من راي ماكس RX-H32125 مزودة بنظام ESA VIS875، 8 محاور + 1، مع خاصية محرك سيرفو هايبرد بلس

المعاملات

النوع	الضغط الاسمي (كيلو نيوتن)	طول طاولة العمل (مم)	عرض طاولة العمل (مم)	مسافة الأقطاب (مم)	عمق الحلق (مم)	المحرك الرئيسي (كيلوواط)	*الأبعاد الطولالعرضالارتفاع(مم)*
40*1600	400	1600	900	1165	350	5.5	2250 * 1650 * 2400
63*2500	630	2500	900	1960	380	5.5	3150 * 1700 * 2500
80*2500	800	2500	900	1960	380	7.5	3150 * 1700 * 2500
80*3200	800	3200	900	2760	380	7.5	3850 * 1700 * 2500
100*3200	1000	3200	950	2750	390	7.5	3900 * 1800 * 2650
125*3200	1250	3200	950	2750	390	11	3900 * 1800 * 2680
160*3200	1600	3200	1000	2740	400	15	4000 * 1900 * 2720
200*3200	2000	3200	1000	2730	400	18.5	4000 * 1900 * 2720
300*3200	3000	3200	1330	2720	500	22	4000 * 2200 * 3500
100*4000	1000	4000	950	3350	390	7.5	4800 * 1800 * 2650
125*4000	1250	4000	950	3350	390	11	4800 * 1800 * 2680
160*4000	1600	4000	1000	3340	400	15	4800 * 1900 * 2720
200*4000	2000	4000	1000	3330	400	18.5	4800 * 1900 * 2800
250*4000	2500	4000	1000	3330	450	18.5	4800 * 1900 * 2850

بناء الإطار الصلب

بناء ملحوم بالكامل ومُشغل آليًا
تم تحسين الصلابة الشاملة للإطار الميكانيكي، ويتم توزيع الضغط بالتساوي، كما يقلل الهيكل القوي من خطر فشل الماكينة ويعزز استقرار الماكينة ومتانتها.
تصنيع الفولاذ عالي القوة
تم تصميم كل مكابح الضغط بهيكل فولاذي عالي القوة، مما يضمن أن مكابح الضغط لدينا يمكنها تحمل الأحمال العالية للنظام الهيدروليكي دون تشوه على مر السنين.
تحليل العناصر المحدودة باستخدام ANSYS
يستخدم تحليل العناصر المحدودة ANSYS لتقييم المكونات الرئيسية للإطار، مما يضمن الدقة الشاملة للجهاز.

أسطوانات هيدروليكية مزدوجة

فعالة وسلسة
توفر الأسطوانات الهيدروليكية المزدوجة على جانبي الكبش سرعة اقتراب أسرع، ودفع سلس، وتقليل ضوضاء الإنتاج والاهتزاز بشكل كبير، وتحسين كفاءة العمل ودقة التصنيع، وضمان أن تكون دقة تحديد موضع الكبش في حدود 0.004 بوصة.
قابلية التعديل القوية
من خلال ضبط دائرة الزيت والضغط، يمكن للنظام الهيدروليكي التحكم بشكل مرن في الدفع والسرعة، والتكيف مع احتياجات معالجة المواد والسمك المختلفة، وضمان دقة زاوية الانحناء والشكل.

وضع الإطار العريض

تصميم مفتوح
يتكيف الإطار العريض لآلة اللكم RAYMAX بسهولة مع متطلبات الانحناء العميق والقوالب الطويلة.
عمق الحلق أعمق
قادرة على التعامل مع قطع العمل الأكبر حجمًا.
فتحة أكبر لضوء النهار
يزيد من مرونة التشغيل وسهولة التثبيت.
طول ضربة أطول
يدعم الانحناء بشكل أعمق لمختلف المهام.
اتجاه ذاكرة الوصول العشوائي الخارجية
يعمل على زيادة المسافة بين الإطارات الجانبية لاستيعاب حواف الأجزاء العميقة.

الأجهزة القياسية العشرة المذكورة أعلاه هي المكونات الأساسية لآلة ثني الكبس الهيدروليكية Raymax، والتي تغطي جميع أنظمة الطاقة والأنظمة الهيدروليكية. تضمن هذه الأجهزة معًا كفاءة ودقة وموثوقية آلة ثني الكبس الهيدروليكية، وهي مناسبة لمختلف احتياجات الإنتاج الصناعي.

برنامج ESA 3D Bend

استوردت شركة ESA الإيطالية سلسلة أنظمة CNC الأصلية: ESA 3D Bend، بما في ذلك ESA S630، وESA S640، وESA 860، وESA S875، وغيرها. صُممت هذه السلسلة من البرامج لآلات الثني، وهي مزودة بأدوات برمجة متقدمة لتحسين كفاءة ودقة عملية تشكيل الصفائح المعدنية. تتيح هذه السلسلة من البرامج للمستخدمين برمجة الآلة مباشرةً من ملفات ثلاثية الأبعاد، مثل صيغتي STEP وIGES، مما يُسهّل الانتقال من التصميم إلى الإنتاج الفعلي.

شاشة عالية الدقة، شاشة لمس عريضة، برمجة رسومية ثنائية الأبعاد، تدعم عمليات الثني التناظرية، وثني القوس الرقمي الرسومي، وقوالب علوية وسفلية رسومية. تستوعب قوالب قوسية متعددة الاستخدامات، وتلسكوبية، وتدعم الربط بين جهازين، وتتجاوز خطوات البرمجة 7000 خطوة، وتوفر مساحة تخزين للقالب.

وكالة الفضاء الأوروبية S630

وكالة الفضاء الأوروبية S640

إيسا 860

وكالة الفضاء الأوروبية S875

قياس الظهر

تم تصميم مجموعة التوقف الخلفي عالية الدقة بشكل مستقل، ومجهزة بمسمار كروي عالي الدقة من HIWIN، وتدعم تعديل وظيفة الإصبع والرفع اليدوي، ويمكنها التكيف مع مجموعة متنوعة من اللكمات المختلفة واحتياجات قطعة العمل، ودقة عالية، وسرعة عالية، واستقرار جيد، ودقة تحديد المواقع 0.02

يضمن تحديد المواقع بدقة عالية اتساق الانحناء.
يدعم تعديلات متعددة المحاور (المحاور X وR وZ) لاستيعاب معالجة قطعة العمل المعقدة.
مرنة للغاية ومناسبة للأصناف المتنوعة والإنتاج بكميات صغيرة.

نظام هيدروليكي من شركة بوش ريكسروث الألمانية

باستخدام نظام هيدروليكي ألماني من ريكسروث، يتميز بتحكم مستقل في الصمام النسبي، وثبات في التشغيل المتزامن للصمام النسبي. يقلل من مشاكل تسرب الزيت الهيدروليكي، ويمكن تعديل الضغط الهيدروليكي وفقًا للاحتياجات الفعلية لتلبية متطلبات قوة الانحناء المختلفة.

موفر للطاقة ويعمل بسلاسة.
مكونات هيدروليكية متينة ومناسبة للعمل طويل الأمد بحمولة عالية.
يوفر خرج ضغط ثابت، مما يضمن دقة الانحناء.
تكاليف صيانة منخفضة.

نظام هيدروليكي من شركة بوش ريكسروث الألمانية

محرك

تستخدم راي ماكس محرك سيمنز الألماني، الذي يوفر 40% من الطاقة بفعالية، ويحسّن كفاءة تشغيل المنزلق الإجمالية بنحو 20%، ويخفض درجة حرارة الزيت إلى 20 درجة مئوية. كما نقدم حلولاً مخصصة لقوة وجهد الماكينة لتلبية متطلبات الجهد المحلية.

تتميز شركة Siemens بتصميم وتصنيع المحركات وتكنولوجيا متقدمة، مع أداء عالي وتشغيل مستقر.
يمكن تطبيقه على مختلف بيئات العمل القاسية، مما يقلل بشكل فعال من معدل الفشل وتكاليف الصيانة.
تتمتع شركة Siemens motor بشبكة خدمة كاملة وخدمة فنية على مدار 24 ساعة ودعم ما بعد البيع لضمان أن تكون مكابس الفرامل الخاصة بنا دائمًا في أفضل حالة.
تقليل استهلاك الطاقة وإطالة عمر خدمة المعدات.

المشبك السريع

بعد المعالجة الحرارية ومعالجة الاسوداد، يكون هذا التثبيت مناسبًا لتفكيك القالب العلوي وتثبيته في حجم صغير، مما يحسن بشكل كبير من كفاءة خط التجميع ويقلل من وقت تعطل الإنتاج.

عملية بسيطة مع تثبيت موثوق.
يتكيف مع أنواع مختلفة من العفن.
تعزيز كفاءة تشغيل خط التجميع.
يقلل من وقت التوقف ويحسن استمرارية الإنتاج.

دعم اللوحة الأمامية

يتمتع دعامة اللوحة الأمامية بتصميم متحرك، ودعم أمامي متحرك، ويتحرك على طول دليل خطي، ويمكن تثبيته في أي موضع، كما يحتوي على إمكانية تعديل الدوران والارتفاع لمساعدتك في عمل الانحناء (لاستيعاب أحجام وأشكال مختلفة من قطعة العمل).

مرنة للغاية، تتكيف مع أحجام وأشكال مختلفة من قطع العمل.
يحسن دقة الانحناء ويقلل من تشوه قطعة العمل.
يقلل من كثافة العمالة للمشغل.

قالب متحدة المركز 4 فولت

تختلف أحجام الفتحات V الأربعة للقوالب المتحدة المركز 4V، كما أن الفتحات V المختلفة مناسبة أيضًا لمتطلبات ثني الألواح ذات السماكات المختلفة، بحيث يمكن للعملاء اختيار الفتحات V المناسبة وفقًا لاحتياجاتهم.
تم تصميم فتحات V في القوالب العلوية والسفلية على شكل هيكل متحدة المركز، مما يضمن محاذاة قطع العمل بشكل أفضل أثناء عملية الانحناء، وبالتالي تجنب تحول قطع العمل، وتقليل مشاكل الانحناء غير المتساوي أو الزوايا غير الدقيقة الناجمة عن الأخطاء.

تتويج

يتم ضبط ارتفاع أو زاوية الطاولة بواسطة محرك يتم التحكم فيه بواسطة وحدة تحكم CNC، للتعويض عن التشوهات الناتجة عن اختلاف سماكة وقوة المادة، أو وزن الماكينة نفسها.

يوفر تعويضًا متعدد النقاط، مما يضمن زوايا انحناء متسقة.
عملية بسيطة، قابلة للتكيف مع قطع العمل ذات السماكات المختلفة.
يعمل على تعزيز دقة الانحناء ويقلل من معدلات الخردة.

حاكم صريف

مستشعر مسطرة الشبكة عالي الدقة من GIVI المستورد، مثبت على سكة التوجيه الخطية، يمكنه التحرك بسلاسة والتعديل لأعلى ولأسفل، ودقة ردود الفعل على الجانبين تصل إلى 2

تحديد المواقع بدقة عالية مع تشغيل مرن.
تصميم قابل للتعديل ليناسب أحجام وأشكال مختلفة من قطع العمل.

التبديل القدم

تستخدم رايماكس مفاتيح تشغيل وإيقاف مكبس الثني من ماركة PIZZATO الإيطالية. يتيح ذلك للمشغلين إيقاف الماكينة بسرعة عند الحاجة، مما يقلل من خطر حوادث العمل ويعزز السلامة التشغيلية بشكل كبير.

تتميز مفاتيح القدم من العلامة التجارية PIZZATO بتصميم مريح وتشغيل بسيط ومريح، وتقلل من التعب الناجم عن التشغيل على المدى الطويل.
تتمتع مفاتيح القدم من العلامة التجارية PIZZATO بتكوين حماية عالي المستوى، مما يقاوم بشكل فعال دخول الغبار والسوائل، كما أنها مناسبة لمختلف بيئات العمل القاسية.

أدوات مكابح الضغط والمعدات المساعدة

تتميز مكابس الثني RAYMAX بتصميم معياري لتحسين المرونة وتحقيق أقصى قدر من الإنتاجية.

اقراء المزيد

نظام التحكم CNC

باعتباره "مركز القيادة" لأداة الماكينة، فإن نظام CNC المستقر والفعال قادر على إعطاء كامل إمكانات الأداء لأداة الماكينة.

لمعرفة المزيد

تعديل مقياس الظهر

تتوفر مجموعة متنوعة من خيارات قياس الانحناء: دعم حلول الانحناء الخلفي ثنائية المحاور، ورباعية المحاور، وسداسية المحاور. يُحسّن اختيار انحناء خلفي مناسب كفاءة عملية الانحناء.

لمعرفة المزيد

نظام التتويج

من خلال تجنب انحراف الماكينة، يقوم نظام RAYMAX Crowning™ بإنشاء أجزاء دقيقة ومتوازية باستمرار مع كل تشغيل.

لمعرفة المزيد

نظام تثبيت الأدوات

سواء كنت تبحث عن نموذج يدوي أو هوائي أو هيدروليكي، فنحن لدينا أفضل الأدوات التي تمكنك من إحداث ثورة في عملية كبح الضغط لديك.

لمعرفة المزيد

دعامات المتابع المنحنية

تم تصميم جهاز الدعم الأوتوماتيكي الجديد من Raymax خصيصًا لدعم الصفائح المعدنية أثناء عمليات الانحناء.

لمعرفة المزيد

وظيفة Hybrid Servo ECO

تعمل تقنية محرك المؤازرة حسب الطلب من الجيل الجديد من RAYMAX® على ترقية عمليات الانحناء الخاصة بك باستخدام محركات المؤازرة الهجينة، وهي سريعة ودقيقة، مما يوفر من 55% إلى 82% من الطاقة.

لمعرفة المزيد

برنامج الانحناء دون اتصال بالإنترنت

أداة قوية لتحقيق تحسين الأرباح

لمعرفة المزيد

نظام السلامة البصرية

تم الآن ترقية مكبس الثني Raymax® CNC بالكامل بنظام الحماية بالليزر LazerSafe لحماية مشغلي المكبس من جميع الزوايا!

لمعرفة المزيد

حزمة 1
حزمة 2
توصيل البضائع1
توصيل البضائع2
توصيل البضائع3
توصيل البضائع4

آلات آلية رائعة، سعر عادل!

اتصل بنا الآن للحصول على عرض أسعار وحل مجاني!

الدعم الفني العالمي

نظام هيدروليكي من شركة بوش ريكسروث الألمانية

أسطوانة زيت عالية الدقة

مكونات شنايدر الكهربائية

التشكيل لمرة واحدة، التصنيع الدقيق

تقنية تحديد المواقع الخلفية منخفضة الضوضاء

تعويض الانحراف الميكانيكي

قوالب قياسية متعددة الاستخدامات بمواصفات مختلفة

أكبر آلة ضغط هيدروليكية مترادفة 500+600 محور 26/8 طن × 8 قدمًا / 1 أمتار للبيع

مكبس صفائح معدنية هيدروليكي هجين 135 محاور 160 10 طن × 8 أقدام لمكبس الورشة

مكبس هيدروليكي 100 طن × 125 قدم، 10+8 محور، مكابح معدنية للمكبس للبيع

مكبس فرامل ألومنيوم CNC رخيص الثمن، 175 طن × 200 قدمًا، 13 محاور، 8 طن × XNUMX قدمًا، للبيع

مكبس هيدروليكي صناعي قياسي كبير، 160 محاور، سعة 10 طن × 8 أقدام، رخيص الثمن، للبيع

مكبس ثني آلي RAYMAX 75، 100 طن × 10 أقدام، 8 محاور، للبيع

مكبس صفائح هيدروليكي من طراز RAYMAX 200، سعة 300 طن × 10 أقدام، 8+1 محور، للبيع
