قاطع ألياف الليزر من النوع المفتوح للصفائح

تتوفر نماذج متعددة - دعم التخصيص

تصميم منصة واحدة مفتوحة بدون غطاء
مناسب لقطع مختلف أنواع الصفائح المعدنية
لا نتوءات، لا خبث، لا حواف سوداء، لا تشوه
قادرة على قطع كل من الصفائح السميكة والرقيقة
رأس الليزر للتركيز التلقائي ونطاق ضبط التركيز الواسع
دقة عالية، سرعة عالية، أداء قوي

ضمان 3 لمدة عام
النقل العالمي

كتالوج المنتجات

1 قاطع ليزر الألياف من النوع المفتوح للصفائح

قاطع ألياف الليزر من النوع المفتوح للصفائح

الفئة آلات القطع بالليزر

آلة قطع الصفائح المعدنية بالليزر الاحترافية

الخطوة 1: حدد النموذج الأساسي

الحجم والقوة

اختر قوة الليزر 3000 × 1500 مم، 6000 × 1500 مم، 4000 × 2000 مم، 6000 × 2000 مم و1-40 كيلو وات.

الخطوة 2: اختر باقتك

وفقا لاحتياجاتك

اعتمادًا على أهدافك، يمكنك اختيار ودمج ما يصل إلى 10 حزم تكوين مختلفة (بما في ذلك السرير، والحزمة، ونظام المؤازرة، ونظام التحكم، والليزر، ورأس القطع، ومبرد المياه، والمخفض، والدليل الخطي، وصمام الغاز النسبي وملحقات الليزر الشائعة الأخرى).

الخطوة 3: أرسل لنا التكوين الخاص بك

إضافة المزيد من الخيارات

بعد إرسال استفسارك، سنتواصل معك في أقرب وقت ممكن لتقديم عرض سعر. حتى ذلك الحين، لا يزال بإمكانك إضافة المزيد من الخيارات لإنشاء إعداد القطع المثالي الذي يلبي احتياجاتك.

الوصف
معلومات تقنية
معدات القياسية
ترقية الحلول

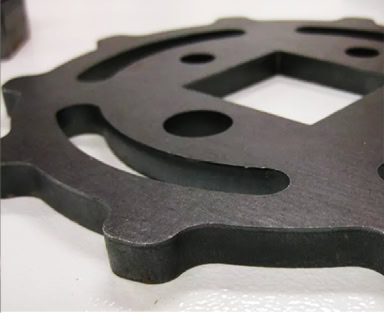

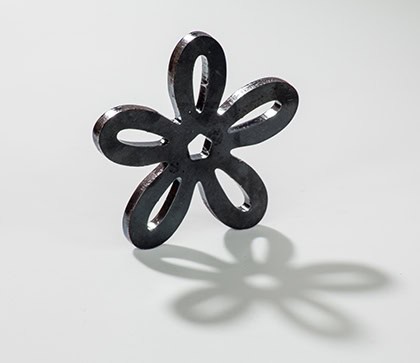

قطع عينة
التعبئة والتغليف والنقل

الوصف

قاطعة ألياف ليزر مفتوحة للصفائح - خيارك الأمثل لقاطعات الألياف الليزرية للمبتدئين! منصة واحدة مفتوحة بدون غطاء، تصميم صغير الحجم، تشغيل سهل، سعر مناسب، خيار مثالي للعديد من العملاء. تكلفة استخدام وصيانة منخفضة، مما يجعل القطع أكثر كفاءة واقتصادًا! تدعم قطع الهواء والأكسجين والنيتروجين والغازات المساعدة الأخرى، بالإضافة إلى آلة تغذية أوتوماتيكية اختيارية، مما يسهل إنشاء نظام معالجة مرن وفعال لقطع الصفائح.

شرح المميزات:

مجموعة الوزن: آلة القطع بالليزر ذات الطاولة الواحدة المفتوحة تزن من 2500 إلى 6000 كجم.
مدى قوة الليزر:مجهزة بألياف الليزر بقوة 1000-15000 واط.
أداء القطع:سرعة القطع بالليزر، تشوه صغير، دقة عالية، توافق جيد، استقرار قوي.
تقنية رأس القطع:استخدام تكنولوجيا المعالجة التلقائية السعوية المتقدمة للتغلب على مشكلة تغيير البعد البؤري غير المتساوي للصفائح المعدنية، لتحقيق القطع بدون تلامس، ويمكن قطع الصفائح المعدنية والأنابيب.
تصميم مبتكر: التصميم الهيكلي المتقدم، وتكنولوجيا المعالجة الدقيقة، وعملية الإنتاج الكاملة، وتكنولوجيا التجميع الناضجة، ووسائل الاختبار الصارمة لضمان الدقة العالية والأداء المستقر لأداة الماكينة.

اختر آلة القطع بالليزر الأليافي الخاصة بنا لبدء تجربة قطع جديدة فعالة من حيث التكلفة!

مزيد من المعلومات حول RAYMAX

تحميل الكتالوج

آلة قطع ألياف الليزر CNC RX-3015D من RAYMAX مع مصدر ليزر Raycus بقوة 1500 واط

المعاملات

المنتج النموذجي	RX-3015	RX-4020	RX-6020	RX-6025
منطقة عمل	3000 * 1500mm	4000 * 2000mm	6000 * 2000mm	6000 * 2500mm
طاقة الليزر	1000W、1500W、2000W、3000W、6000W
دقة تحديد المواقع	± 0.03mm / م
دقة التموضع المتكرر	± 0.02mm
اقصىm تتحرك بسرعة	120 م / دقيقة
اقصىm سرعة القطع	60 م / دقيقة
نظام الدفع	تروس عالية الدقة ورف + سكة توجيه خطية عالية الدقة
الجهد االكهربى	380 فولت تيار متردد ± 10%/50 هرتز

سرير مستقر ومتين

يتكون السرير من عدد من الأنابيب المستطيلة الملحومة، مع التعزيز الداخلي، ومن خلال التلدين بدرجة حرارة عالية 600 درجة مئوية لإزالة الإجهاد، وتحسين اللدونة، وقوة الضغط وصلابة السرير، لضمان صلابة واستقرار حركة أداة الماكينة عالية السرعة، والحد من الصدمات الحرارية.

نظام النقل

تستخدم الماكينة مزيجًا من رف ROR الألماني ودليل خطي HIWIN التايواني لمزيد من المتانة، بالإضافة إلى رف وترس حلزوني عالي الجودة لضمان الدقة العالية.
يتم استيراد الرف والترس الموجود على عمود XY من مصادر عالية الجودة، والصلابة العالية للمادة تجعل الإطار أكثر مقاومة للتآكل.
العلامة التجارية الاختيارية للدليل الخطي: Japan SMG/ Germany HEREN

1. مولد الليزر MAX

2. مولد الليزر RAYCUS

3. مولد ليزر IPG

مولد ليزر الألياف

باستخدام ليزر العلامة التجارية المعروفة، MAX / RAYCUS / IPG اختياري، توريد مباشر من الشركة المصنعة، ضمان الجودة.

يتميز ليزر الألياف بالتكامل العالي والتشغيل السهل؛
الهيكل الداخلي مضغوط وخفيف، وسهل التركيب، ولا يحتاج إلى صيانة بشكل أساسي.
عمر خدمة يزيد عن 100,000 ساعة؛

نظام التحكم

اعتماد نظام التحكم بالليزر البصري الذكي BOCHU، واجهة الإنسان والآلة، سهلة التعلم وسهلة التشغيل.

ضبط قوة الليزر ونوع الغاز والضغط بشكل حدسي.
البحث الذكي عن الحافة، والتحديد التلقائي للمواضع.
دعم استيراد الملفات متعددة الأنواع، والطباعة الذكية، وإنشاء التسلسل التلقائي، وتصور العملية.

رئيس القطع

اعتماد رأس القطع بالليزر وعدسة الليزر ذات العلامة التجارية (Raytools/BOCHU)، مع نقطة تركيز أصغر، وخط قطع أدق، ودقة قطع أعلى، وجودة معالجة أعلى، وتكلفة أقل، وعمر خدمة أطول ونطاق تطبيق أوسع.

التركيز التلقائي، يمكن تغيير أطوال البؤرة المختلفة بسرعة لتلبية قطع المعادن ذات السماكات المختلفة؛
تكنولوجيا استشعار درجة الحرارة المتكاملة، تعويض حساب CNC لتجنب تأثير العدسة الحرارية؛
تجنب العوائق الذكية بزاوية 360 درجة أثناء حركة الهواء لحماية رأس القطع؛
مجهزة بواجهات ألياف متعددة، يمكنها التكيف مع أنواع مختلفة من ليزر الألياف؛
التركيز على شكل مقبض، قطع دقيق ومرن، نطاق قابل للتعديل 15 مم، دقة 0.05 مم

محرك سيرفو ومحرك سيرفو

مع محرك سيرفو من China Bochu أو Taiwan Delta (اختياري) أو Japan FUJI (اختياري)، يتميز بأداء ممتاز وعمر خدمة طويل. ضوضاء منخفضة، درجة حرارة منخفضة، تشغيل سلس، استجابة سريعة، دقة عالية، وقوة عالية.
اعتماد محرك سيرفو China Bochu أو Taiwan Delta (اختياري) أو Japan FUJI (اختياري) لضمان استقرار ودقة العمل.

أجهزة السيارات

محرك سيرفو

مبرد

اعتماد مبرد الليزر الخاص بعلامة ووهان هانلي التجارية

تقنية التحكم في درجة الحرارة المزدوجة: التحكم المزدوج في درجة حرارة الماء العالية والمنخفضة، يلبي بدقة متطلبات درجة الحرارة الثابتة لتجويف الليزر ومنفذ الإخراج.
السلامة والاستقرار:ضمان التشغيل الآمن والمستقر لليزر وتحسين كفاءة العمل.
المراقبة الذكية: مراقبة في الوقت الحقيقي لدرجة الحرارة الزائدة، والتدفق، ومستوى المياه وجودة المياه، ومجهزة بإنذار صوتي وضوئي لضمان سلامة المعدات.

المخفض

مخفض السرعة من العلامة التجارية الفرنسية MOTOVARIO، قدرة تحمل ممتازة، أداء أكثر قوة.

نقل عالي الدقة، يساعد المعدات على العمل بكفاءة.
تشغيل منخفض الضوضاء، وتحسين راحة بيئة العمل.
درجة حماية IP65، تشغيل مستمر بزاوية 90 درجة، مناسب لظروف العمل القاسية.

نظام التحكم

تعتمد آلة القطع بالليزر الليفي المفتوحة Raymax على نظام تحكم Fscut متطور لتوفير تجربة قطع فعالة ودقيقة وذكية. يتميز نظام Fscut بضبط ذكي للمعلمات، ومراقبة آنية، وواجهة استخدام سهلة، وسهولة في التشغيل، وأداء ممتاز، لتلبية احتياجات القطع المتنوعة.

1. فسكوت 2000

الاتجاه: اقتصادي، مناسب لقطع الصفائح
نطاق الطاقة: 1-4kW
هندسة الأجهزة: تعتمد على تقنية ناقل EtherCAT
الخصائص الفنية:
دعم "القطع السريع" و "المفاصل الدقيقة الناعمة"؛
وظيفة العثور على الحافة تلقائيًا؛
متوافق مع مجموعة متنوعة من رؤوس القطع بالليزر ومحركات المؤازرة؛
يدعم قطع مواد مختلفة (الفولاذ الكربوني، الفولاذ المقاوم للصدأ، سبائك الألومنيوم، الخ.)
سيناريو التطبيق: شركة صغيرة أو شركة ناشئة

2. فسكوت 3000

الاتجاه: طاقة متوسطة، تدعم المزيد من وظائف الأتمتة
نطاق الطاقة: 1.5-6kW
هندسة الأجهزة: تعتمد على تقنية ناقل EtherCAT
الخصائص الوظيفية :
يدعم دمج رؤوس الليزر المتعددة وأدوات القطع
يوفر سرعة ودقة قطع أعلى
دعم التركيز التلقائي، والعثور التلقائي على الحافة، وتحسين المسار الذكي
زيادة القدرة على مكافحة التشويش
سيناريو التطبيق: مؤسسة متوسطة الحجم

3. فسكوت 4000

الاتجاه: قطع فعال لدعم المهام المعقدة
نطاق الطاقة: 1.5-8kW
هندسة الأجهزة: تعتمد على تقنية ناقل EtherCAT
الخصائص الفنية:
يدعم الربط متعدد المحاور والتحكم في الحركة بدقة عالية
يوفر مسارات قطع معقدة وقطع عالي السرعة
يدعم التركيز التلقائي، والعثور التلقائي على الحافة، والتخطيط الذكي وتحسين المسار
يدعم المراقبة عن بعد والتشخيص
سيناريو التطبيق: الشركات المتوسطة والكبيرة

4. FSCUT 5000

الاتجاه: قوة عالية، التركيز على قطع اللوحة السميكة
نطاق الطاقة: أكثر من 8 كيلو واط
هندسة الأجهزة: تقنية ناقل EtherCAT المتقدمة
الخصائص الفنية:
مصممة لقطع الصفائح السميكة
يدعم أجهزة الليزر عالية الطاقة
يوفر التركيز التلقائي، والعثور التلقائي على الحافة، وتحسين المسار الذكي، والثقب الديناميكي
قدرة قوية مضادة للتداخل لضمان الاستقرار في بيئة الطاقة العالية
سيناريو التطبيق: مؤسسة كبيرة

5. FSCUT 6000

الاتجاه: طاقة متوسطة وعالية، ودعم معالجة المواد المتعددة
نطاق الطاقة: 6-15kW
هندسة الأجهزة: تعتمد على تقنية ناقل EtherCAT
الخصائص الفنية:
يدعم مجموعة متنوعة من أوضاع القطع، ومناسبة لمعالجة مجموعة متنوعة من المواد
يوفر التركيز التلقائي والعثور التلقائي على الحافة وتحسين المسار
يدعم المراقبة والتشخيص عن بعد
سرعة ودقة القطع الفعالة
سيناريو التطبيق: الشركات المتوسطة والكبيرة

6. FSCUT 8000

الاتجاه: طاقة عالية جدًا للمهام المعقدة
نطاق الطاقة: أكثر من 8 كيلو واط
هندسة الأجهزة: استخدام تقنية ناقل EtherCAT
الخصائص الفنية:
مُصمم خصيصًا لمعدات الليزر عالية الطاقة
يدعم اللوحة السميكة ومهام القطع المعقدة
يوفر التركيز التلقائي، والعثور التلقائي على الحافة، وتحسين المسار الذكي، والثقب الديناميكي
قدرة قوية على مكافحة التداخل واستقرار النظام
سيناريو التطبيق: مؤسسة كبيرة

رئيس القطع

تُعد قواطع Raymax رائدة في الصناعة بفضل رؤوس القطع RayTools BM110 وBM111 وBS04K وBM06K في جميع خطوط الإنتاج، مما يوفر أداءً فائقًا في القطع منخفض الطاقة.
تم تجهيز السلسلة عالية الطاقة برؤوس القطع Boci BLT 3، وBLT 4، وBLT 6، وBLT 8، والتي تدعم قدرة قطع قوية تصل إلى 40 كيلو وات.
سواء كان الأمر يتعلق بالتصنيع الدقيق أو قطع الألواح السميكة، فإن Raymax قادرة على تقديم حلول فعالة ومستقرة لمساعدتك على تجربة تصنيع فعالة ودقيقة ومستقرة!

راي تولز BM110

راي تولز BM111

راي تولز BS04K

راي تولز BM06K

بوتشي بي إل تي-4

سلسلة Boci BLT-6

مولد ليزر الألياف

تدعم آلة القطع Raymax اختيار مولدات الليزر ذات العلامات التجارية الثلاث MAX و IPG و RAYCUS لتلبية احتياجات العملاء المختلفة.
سواء كان الأمر يتعلق بأداء التكلفة لـ MAX، أو قوة القطع لـ IPG، أو مرونة وكفاءة RAYCUS، فإن Raymax تقدم لك مجموعة متنوعة من الخيارات لمساعدتك في تحقيق جودة تشغيل عالية!
