دليل أدوات مكابس الثني: المثاقب، والقوالب، والأنواع، والاختيار

جواب سريع

قد تبدو أدوات مكابس الثني بسيطة - مجرد مكبس علوي وقالب سفلي - لكنها تلعب دورًا حاسمًا في عملية الثني.

يظنّ العديد من المبتدئين أنه بمجرد تركيب أدوات التشكيل، يمكن البدء بعملية الثني، لكن في الواقع، يعتمد نجاحها على عوامل أخرى كثيرة. فالمهم حقًا هو توافق أدوات التشكيل، وتطابق الأشكال الهندسية مع قطعة العمل، وملاءمة فتحة القالب السفلي، ومراعاة الخلوص بشكل صحيح، ومدى ملاءمة أدوات التشكيل لعملية الثني الحالية. قد يؤدي اختيار أدوات تشكيل خاطئة إلى مشاكل مثل ضعف دقة الزاوية، وظهور انبعاجات على سطح الصفيحة، وعدم القدرة على تشكيل حواف قصيرة، وتآكل أدوات التشكيل.

لذلك، لفهم أدوات مكابس الثني بشكل حقيقي، فإن أهم شيء ليس حفظ أسماء أنواع الأدوات المختلفة، ولكن تعلم كيفية تقييمها واختيارها بناءً على الواجهات والهندسة ومتطلبات العملية والمادة وسمك الصفيحة.

مخطط مرجعي سريع لمدة 30 ثانية

من ينبغي عليه قراءة هذا المقال؟

ما هي أدوات مكابس الثني، وما علاقتها بمكابس الثني نفسها؟

ما هي أدوات مكابس الثني؟

تشير أدوات مكبس الثني عادةً إلى المكبس العلوي والقالب السفلي ومكونات الأدوات الأخرى ذات الصلة، والتي تعمل معًا لثني وتشكيل قطعة العمل. لا تُعد أدوات مكبس الثني مجرد ملحق للمكبس، بل هي عنصر أساسي في عملية الثني والتشكيل. فهي العامل الرئيسي الذي يحدد الشكل النهائي لقطعة العمل، وإمكانية ثني الحواف القصيرة، وحماية سطح قطعة العمل، وتجنب الاصطدامات بين قطعة العمل والأدوات أو المعدات أو حواف الثني الأخرى.

لماذا لا يمكنك ببساطة "اختيار أي أدوات"؟

يظنّ العديد من المبتدئين أنه طالما أن الماكينة تتمتع بقوة كافية، فيمكنهم ببساطة اختيار أي مجموعة أدوات لإتمام عملية الثني. هذا مفهوم خاطئ شائع في ورش العمل. فامتلاك قوة كافية للماكينة لا يعني إمكانية اختيار الأدوات بشكل عشوائي؛ فمجرد ثني القطعة الأولى بالزاوية الصحيحة لا يضمن إنتاجًا مستقرًا على دفعات.

في حال اختيار الأدوات الخاطئة، قد تحدث مشاكل مثل ما يلي:

ما تحدده الأدوات وما لا تحدده

لضمان جودة الانحناء، يجب علينا أولاً أن نفهم أي النتائج يتم تحديدها بشكل مباشر بواسطة الأدوات وأيها لا يمكن تحديدها بواسطة الأدوات وحدها.

التأثيرات المباشرة للأدوات:

الشكل الهندسي لقطعة العمل، وسعة الخلوص، وما إذا كانت ستصطدم بالمعدات أو حواف الانحناء الأخرى، وشروط فتحة قالب V، والحد الأدنى لطول الشفة التي يمكن ثنيها، وما إذا كان سطح قطعة العمل سيتعرض للانضغاط، وما إذا كان من الممكن حماية سطح قطعة العمل، وكفاءة تغيير الأداة.

العوامل التي لا تحددها الأدوات فقط:

دقة الزاوية لشكل قطعة العمل النهائية، وتناسق الدفعة، والتناسق الزاوي على طول القطعة بالكامل، ونتائج التحكم في الارتداد.

ويرجع ذلك إلى أن هذه العوامل لا تتأثر فقط بالأدوات ولكن أيضًا باختلافات المواد وصلابة الآلة وقابلية تكرار وضع المقياس الخلفي وقدرة التاج وأساليب البرمجة والتشغيل.

كيف ينبغي تصنيف أدوات مكابس الثني؟

توجد أنواع عديدة من أدوات مكابس الثني. تميل العديد من المقالات إلى الخلط بين واجهات الأدوات وأنظمة التوافق، والأشكال الهندسية للقوالب العلوية والسفلية، وتطبيقاتها العملية الفعلية، مما يترك القراء غير واضحين بشأن الأنواع المختلفة لأدوات مكابس الثني بعد القراءة.

ما هي نقاط الالتباس الشائعة؟

لماذا تضلل طريقة التصنيف هذه القراء؟

قد تدفع طرق التصنيف المذكورة أعلاه القراء إلى الاعتقاد بوجود طريقة واحدة فقط لتصنيف أنواع الأدوات، مما قد يُسبب لهم التباسًا في مسائل التوافق والهندسة أثناء عملية الشراء. على سبيل المثال، إذا اشترينا مجموعة من أدوات العنق المعقوف ذات الطراز الأوروبي، ولكننا وجدنا عند وصولها إلى ورشة العمل أنها غير قابلة للتركيب، فإن ذلك يعود إلى عدم توافق التوافق.

تتمثل إحدى المشكلات المحتملة الأخرى في طريقة التصنيف هذه في أنه على الرغم من إمكانية تركيب الأدوات في الموقع، إلا أنه لا يمكن تشكيل قطعة العمل. في هذه الحالة، تكون الواجهات متوافقة، لكن الأشكال الهندسية أو فتحات القالب السفلي لا تتطابق.

قد تبدو بعض المقالات وكأنها تغطي الكثير من المواضيع، ولكن في الواقع، فهي لا تخبر القراء حقًا بكيفية إصدار الأحكام عند مراجعة الرسومات.

ما هو إطار التصنيف الذي سيتم استخدامه في بقية هذا المقال؟

لمساعدة القراء على تنظيم أفكارهم بشكل فعال، سيتم تنظيم بقية هذا المقال حول المستويات الثلاثة التالية:

التصنيف حسب واجهات الأدوات وأنظمة التوافق

إذا كنت جديدًا في مجال أدوات مكابس الثني، يمكنك البدء بفهم فئات هذه الأدوات بعبارات بسيطة:

تميل الأدوات ذات الطراز الأمريكي إلى أن تكون أكثر تقليدية وتعددًا في الاستخدامات، بينما تُستخدم الأدوات ذات الطراز الأوروبي بشكل أكثر شيوعًا في آلات CNC الحديثة، أما أدوات نظام WILA فهي موجهة نحو أنظمة التغيير السريع عالية الدقة، بينما صُممت أدوات طراز TRUMPF لتتكامل مع النظام البيئي للعلامة التجارية.

على الرغم من أن هذا النهج قد لا يكون مثالياً تماماً، إلا أنه أنسب لمحترفي المشتريات والمشغلين المبتدئين ومهندسي العمليات المبتدئين لإنشاء إطار عمل بسرعة لاتخاذ قرارات مستنيرة.

أدوات على الطراز الأمريكي

أدوات على الطراز الأوروبي

أدوات نظام WILA / أدوات متوافقة مع WILA

أدوات على طراز TRUMPF / أدوات متوافقة مع TRUMPF

جدول مقارنة واجهات الأدوات وأنظمة التوافق

ما الذي يجب أن تركز عليه حقًا عندما يتعلق الأمر بنظام الواجهة؟

قبل شراء الأدوات، يجب عليك التأكد من العوامل الرئيسية التالية:

الأخطاء الشائعة في هذا المجال

الخطأ الأول: التركيز فقط على مظهر الأدوات وتجاهل نوع الواجهة.

الخطأ الثاني: التركيز فقط على العلامة التجارية وتجاهل مواصفات التوافق.

الخطأ الثالث: افتراض أنه إذا كانت الأدوات مناسبة، فإنها ستعمل بالضرورة بشكل مستقر.

الخطأ الرابع: تجاهل تأثير أساليب التثبيت على الدقة وكفاءة تغيير الأدوات.

مثقاب مكابح الضغط (التصنيف حسب هندسة المثقب العلوي والتطبيق)

اللكمات المستقيمة واللكمات العامة

1. مثاقب قياسية

2. ثقب بزاوية حادة

اللكمة القياسية مقابل اللكمة ذات الزاوية الحادة:

ملاحظة:

مثاقب ضيقة الجسم ومثاقب انتقالية

1. مثقب ضيق / مثقب على شكل سيف

ملاحظة:

تتميز بعض المثاقب الضيقة أيضًا بملامح جانبية أكثر توازنًا أو تماثلًا، مما يسمح بوصول أفضل من المثاقب القياسية مع توفير خلوص أقل من مثقب العنق المعقوف الحقيقي.

في بعض كتالوجات الأدوات، قد يُشار أيضًا إلى بعض المثاقب الضيقة جدًا ذات الرؤوس المائلة باسم ثقوب الأوشحةوخاصة بالنسبة لتطبيقات إطار الباب أو إطاره.

يمكن فهم المثاقب ذات الجسم الضيق، والمثاقب على شكل سيف، والمثاقب المتناظرة ذات الجسم الضيق على أنها "مثاقب انتقالية ذات جسم ضيق وخلوص جزئي". بالمقارنة مع المثاقب القياسية، فإن هذه الأنواع الثلاثة أسهل في الإدخال في المساحات الضيقة، ولكن قدرتها على توفير الخلوص لا تزال بشكل عام أضعف من قدرة المثاقب ذات العنق المعقوف الحقيقي أو المثاقب ذات المحيط العميق.

لأغراض التعرّف في الموقع، إليك طريقة بسيطة للتذكر:

التخليص والثقوب ذات المظهر المعقد

1. مثقب عنق الإوزة

قوالب تشكيل خاصة

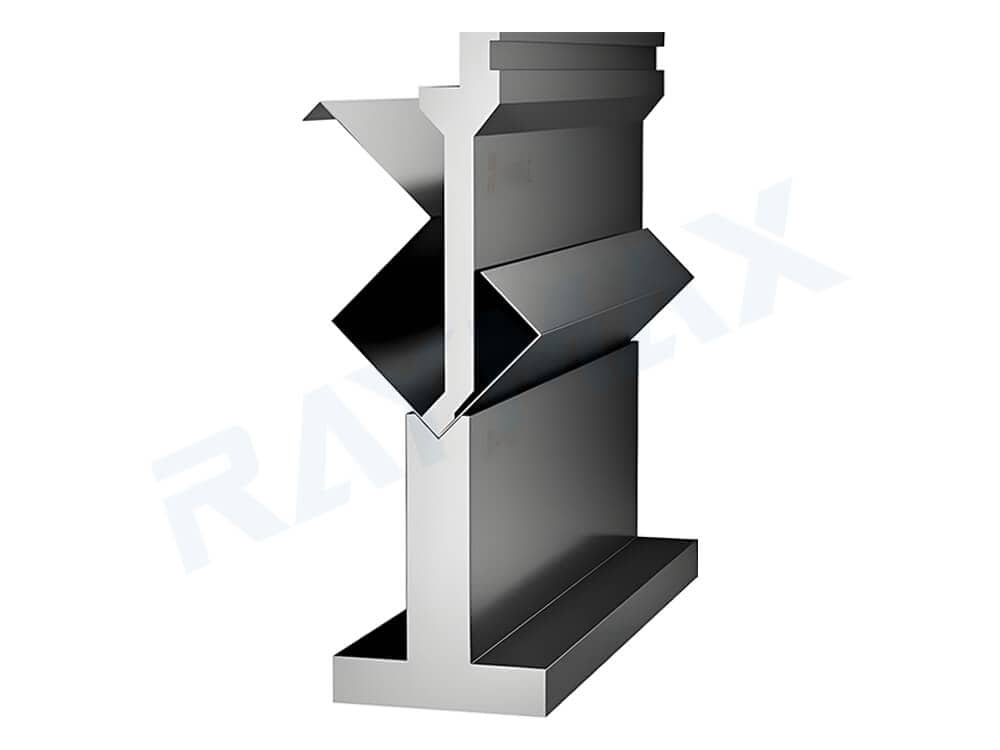

1. مثقب الإزاحة / مثقب الانحناء على شكل حرف Z

2. أداة تسوية السطح

3. أداة ثني الحواف

4. ثقب نصف قطري / ثقب نصف قطري كبير

5. مثقب دوار

6. مثقب النافذة

لكمات علوية متطورة ومخصصة

1. مثاقب شديدة التحمل

2. أدوات خفيفة الوزن / مثاقب مجزأة خفيفة الوزن

3. أدوات الاستشعار / أدوات قياس الزاوية بمساعدة المستشعر

4. مثاقب مخصصة / مثاقب ذات شكل خاص

جدول مقارنة لتطبيقات الثقب العلوي الشائعة:

ما الذي يجب على القراء التركيز عليه عند النظر في اللكمات العلوية؟

إن مجرد حفظ أسماء اللكمات لا طائل منه؛ فالمهم هو فهم المشاكل التي تحلها فعلياً. لذا، عند اختيار اللكمة، ضع هذا التسلسل في اعتبارك:

قالب مكابح الضغط (تصنيف القوالب السفلية حسب الشكل الهندسي والوظيفة)

قوالب سفلية تقليدية من النوع V

1. قالب سفلي واحد من النوع V

2. قالب مزدوج على شكل حرف V

3. رقاقة V ذاتية التمركز ثنائية الاتجاه / رقاقة 2V ذاتية التمركز

4. قالب سفلي متعدد الأشكال على شكل حرف V

5. قالب متعدد الأوجه على شكل حرف V رباعي الجوانب / قالب رباعي الاتجاهات

قوالب سفلية وظيفية

1. قوالب سفلية على شكل حرف U

2. قوالب سفلية ذات نصف قطر كبير (قوالب سفلية ذات نصف قطر كبير)

3. قالب سفلي قابل للتعديل

قوالب تشكيل سفلية خاصة

1. قالب سفلي بإزاحة / قالب سفلي للثني على شكل حرف Z

2. تسوية القالب السفلي

3. قالب حياكة الحواف

4. قالب سفلي قابل للإدخال

5. قاعدة القالب السفلي / حامل القالب السفلي من نوع الإدخال

حماية السطح وقوالب سفلية مصنوعة من مواد خاصة

1. قوالب سفلية غير قابلة للعلامات

2. قوالب سفلية من البولي يوريثان / حشوات من البولي يوريثان

3. قالب سفلي من نوع الأسطوانة / قالب سفلي منخفض الاحتكاك

4. قالب سفلي مطلي / قالب سفلي مضاد للالتصاق

قوالب سفلية شديدة التحمل ومصممة حسب الطلب

1. قوالب سفلية شديدة التحمل

2. قوالب سفلية مخصصة

3. قوالب سفلية ذات شكل خاص

4. قوالب متخصصة لتشكيل الكرتون المموج/المتموج

جدول مقارنة لتطبيقات القوالب السفلية الشائعة:

لماذا غالبًا ما يكون للقالب السفلي تأثير أكبر على نتائج الموقع من المثقب العلوي

وذلك لأن فتحة على شكل حرف V يؤثر بشكل مباشر على القوة المطلوبة للانحناء، ونصف القطر الداخلي الطبيعي، والحد الأدنى لطول الشفة، وخطر حدوث انبعاجات على سطح قطعة العمل، والأبعاد غير المطوية، وسلوك الارتداد المرن.

في العديد من الحالات التي تحدث في الموقع، لا يكون السبب الرئيسي لفشل الانحناء هو المثقب العلوي، بل الاختيار غير الصحيح لأبعاد فتحة قالب V وشكل الأخدود ومعايير العملية.

التصنيف حسب الغرض من العملية وسيناريوهات التطبيق

بعد أن قمنا سابقًا بدراسة أدوات مكابس الثني من منظور أنظمة الواجهة، وهندسة المثقب العلوي، وهندسة القالب السفلي، سنتعلم الآن كيفية مطابقة الأدوات مع مهام الثني الفعلية في سيناريوهات العمليات الواقعية.

أدوات الثني الهوائي التقليدي

أدوات التثبيت السفلي

أدوات سك العملات

أدوات لعمل ثنيات على شكل حرف Z / ثنيات غير متماثلة

أدوات التسطيح / حياكة الحواف

أدوات التخليص لأجزاء الصناديق العميقة والانحناءات العكسية

أدوات غير قابلة للعلامات لقطع العمل ذات متطلبات التشطيب السطحي العالية

أدوات شديدة التحمل للألواح السميكة والفولاذ عالي القوة

أدوات تشكيل مخصصة

ملاحظات: لا تشير هذه الفئة إلى نوع أساسي من القوالب العلوية أو السفلية ذات الأغراض العامة، بل إلى حلول القوالب المتخصصة التي تم تطويرها لقطعة عمل محددة أو مهمة تشكيل معينة.

ما هي المكونات الرئيسية لأدوات مكبس الثني؟

في ورشة عمل واقعية، لا يعتمد ما إذا كانت مجموعة الأدوات قادرة على العمل بشكل موثوق على وظيفتها الخاصة فحسب، بل يعتمد أيضًا على الأنظمة التي تتفاعل معها والمكونات التي تؤثر على أدائها.

ما هي المكونات التي تشكل جسم الأداة؟

أنظمة الأدوات المدمجة مباشرة مع الأدوات

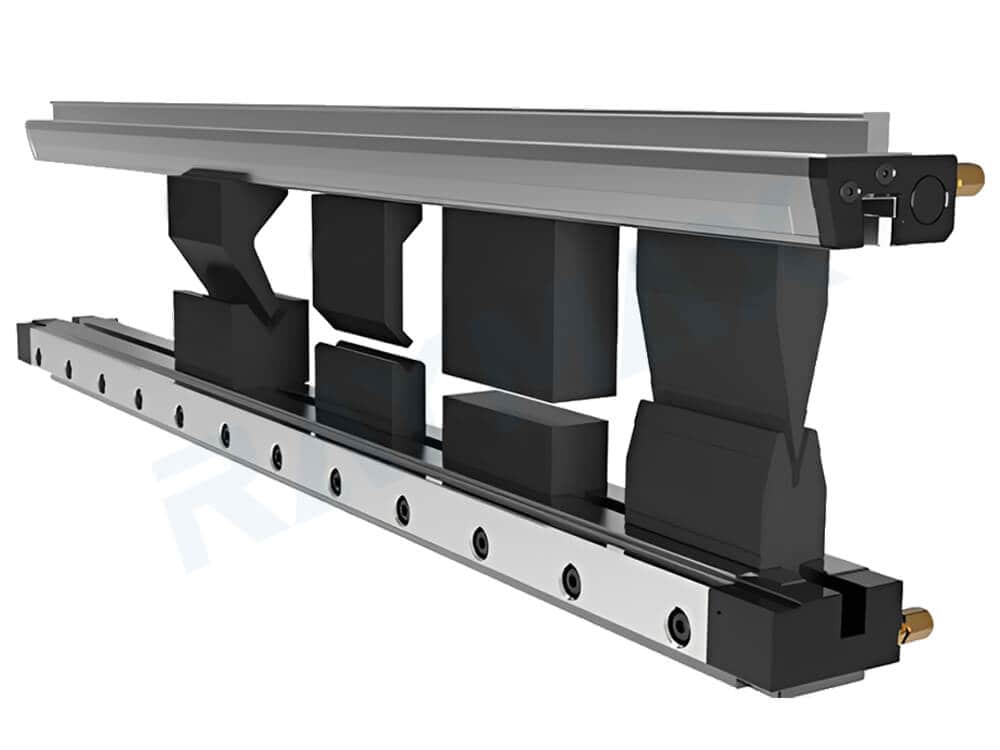

5. أدوات تشكيل ذات ارتفاع إغلاق مشترك / قالب تشكيل متعدد المراحل

يوضح:

المكونات التي لا تُعد جزءًا من "جسم الأداة" ولكنها تؤثر بشكل مباشر على أداء الأداة

لماذا يعاني الكثير من الناس من نتائج سيئة في مواقع العمل على الرغم من شرائهم أدوات عالية الجودة؟

من المرجح أن تكون الأسباب الشائعة مرتبطة بالعوامل التالية: عدم تثبيت المثقب العلوي والقوالب السفلية بشكل صحيح؛ وجود حطام أو غبار في فتحة قالب V؛ عدم ضبط قيمة التقوس للآلة بشكل صحيح؛ عدم كفاية دقة تكرار المقياس الخلفي؛ اختلافات كبيرة في سمك الصفيحة؛ وفشل المشغلين في ضبط البرامج والعمليات وفقًا للأدوات والمواد المختلفة.

المواد الشائعة لأدوات مكابس الثني والاختلافات في عمر الخدمة

لماذا تُعدّ مواد الأدوات مهمة؟

ليست جميع الأدوات المصنوعة من فولاذ الأدوات متماثلة. فنوع مادة الأداة يحدد بشكل مباشر مقاومتها للتآكل، وقابليتها للتشقق تحت الضغط العالي، وعمرها الافتراضي، وقدرتها على الحفاظ على دقة عالية بعد الاستخدام طويل الأمد.

فهم مواد الأدوات الشائعة

مواد الأدوات الشائعة للتطبيقات العامةالأكثر استخداماً مواد الأدوات هي عبارة عن سبائك فولاذية أو درجات مماثلة، وهي مناسبة لمعظم تطبيقات الثني العامة التي تشمل الصفائح الرقيقة والمتوسطة والسميكة. توازن هذه المواد بين مقاومة التآكل والتكلفة والتنوع.

متطلبات مواد الأدوات في تطبيقات الصفائح السميكة والفولاذ عالي القوةعند ثني الصفائح السميكة أو الفولاذ عالي المقاومة، يؤدي استخدام الأدوات القياسية إلى تآكل أسرع وزيادة كبيرة في مخاطر الفشل. في مثل هذه الحالات، يلزم استخدام فولاذ أدوات ذي مقاومة أعلى ومتانة أكبر لمنع التشقق تحت الضغط الشديد.

لماذا تُعدّ مقاومة تآكل الأدوات وعمرها الافتراضي مصدر قلق أكبر في الإنتاج عالي التردد؟في الإنتاج عالي التردد، يكمن القلق الأكبر في أن تآكل الأدوات قد يؤثر سلبًا على دقة الثني أو يؤدي إلى زيادة عدد الانبعاجات والخدوش على الأجزاء الحساسة للسطح. لذا، تُعد مقاومة تآكل الأدوات وعمرها الافتراضي من العوامل الحاسمة في هذا النوع من الإنتاج.

لماذا يجب مراعاة كل من المادة ومعالجة السطح عند ثني الأجزاء الحساسة للسطحعند ثني الأجزاء الحساسة للسطح، لا بد من مراعاة ليس فقط مادة صنع الأدوات، بل أيضاً إمكانيات معالجة سطحها. فالمواد ذات المقاومة العالية للتآكل تقلل من تآكل الأدوات، وبالتالي تقلل من الخدوش على قطعة العمل؛ كما أن الأدوات التي خضعت لمعالجة سطحية تقلل من الانبعاجات وعلامات الاحتكاك على قطعة العمل أثناء عملية الثني.

العوامل الرئيسية المؤثرة على عمر الأدوات: الأمر لا يتعلق فقط بالمادة

هناك العديد من العوامل الرئيسية التي تؤثر على عمر الأدوات. بالإضافة إلى المادة، قد تكون الأسباب التالية مسؤولة أيضًا:

ما يجب عليك سؤاله للموردين بشأن المواد عند شراء الأدوات

عند شراء الأدوات، ينبغي علينا توضيح النقاط الرئيسية التالية مع الموردين:

كيفية اختيار أدوات مكابس الثني المناسبة

الخطوة 1: أولاً، حدد الأدوات التي يمكن للآلة استيعابها

أولاً، تأكد مما إذا كانت واجهة المثقب العلوي لديك أوروبية أو أمريكية أو من نوع WILA؛ وما إذا كانت طريقة التثبيت ميكانيكية أو هيدروليكية؛ وما هو أقصى ارتفاع للمثقب العلوي والقوالب السفلية؛ وما إذا كانت هناك حاجة إلى أدوات مجزأة.

الخطوة الثانية: ضع في اعتبارك المادة أولاً، وليس الزاوية

تختلف أنواع الفولاذ منخفض الكربون، والفولاذ المقاوم للصدأ، والألومنيوم، والفولاذ عالي القوة، والأجزاء الحساسة للسطح في ارتدادها وصلابتها وحساسيتها للسطح، مما يفرض معايير مختلفة لاختيار الأدوات.

فمثلا:

الخطوة 3: تحديد فتحة القالب السفلي بناءً على سمك الصفيحة وطريقة الثني

في عملية الثني الهوائي، يختلف عرض فتحة قالب V المطلوبة تبعاً لنوع المادة.

على سبيل المثال، عند ثني الفولاذ منخفض الكربون، يكون عرض فتحة قالب V حوالي 6 إلى 8 أضعاف سمك الصفيحة (6T–8T)؛ وعند ثني الفولاذ المقاوم للصدأ، يلزم 8T–10T؛ وعند ثني الصفائح السميكة، قد يلزم ما يصل إلى 10T–12T.

(ملاحظاتهذه إرشادات عامة وليست صيغاً ثابتة. إذا تضمنت العملية تشكيل القاع أو السك، فستتغير هذه القيم. لذلك، يجب تحديد فتحة V النهائية بناءً على نوع المادة وسماكة الصفيحة وطريقة المعالجة.

الخطوة 4: حدد شكل المثقب العلوي بناءً على الشكل المستهدف

تحدد عوامل مثل زاوية انحناء قطعة العمل، ووجود انحناء عكسي، وما إذا كانت مساحة الانحناء محصورة، شكل المثقب الذي يجب عليك اختياره.

فمثلا:

الخطوة 5: التحقق من الحد الأدنى لطول الشفة، والتداخل، والمسافة

هذه هي الخطوة التي غالبًا ما يتجاهلها المبتدئون. إذا كانت حافة قطعة العمل قصيرة جدًا، فقد تسقط داخل الفتحة على شكل حرف V أثناء عملية الثني؛ لذلك، يجب عليك التحقق من الحد الأدنى لطول الحافة في الرسم قبل البدء بالثني. بالإضافة إلى ذلك، عند ثني الأجزاء ذات الشكل الصندوقي، تأكد من أن حواف الثني لن تصطدم بأدوات الثني أو نظام التثبيت.

الخطوة 6: تأكيد متطلبات جودة السطح

حدد ما إذا كانت قطعة العمل تخضع لمتطلبات صارمة لجودة السطح، وما إذا كانت الانبعاجات أو الخدوش على السطح مقبولة. بناءً على ذلك، قيّم ما إذا كانت هناك حاجة إلى قوالب سفلية غير قابلة للعلامات أو تدابير وقائية مثل وسادات البولي يوريثان.

الخطوة 7: اتخاذ القرار النهائي بناءً على حجم الإنتاج، وتكرار التغيير، والميزانية

ملخص لعملية اختيار الأدوات العملية

باختصار، يمكننا تحديد التسلسل الأكثر عملية لاختيار الأدوات:

تأكد من توافق الآلة ← حدد المادة وسماكة الصفيحة المراد ثنيها ← اختر عملية الثني المناسبة ← حدد فتحة القالب السفلي ← اختر شكل المثقب العلوي ← تحقق من الحد الأدنى لطول الحافة والمسافة الفاصلة ← تأكد من متطلبات جودة السطح ← اتخذ القرار النهائي بناءً على حجم الإنتاج والميزانية

كيفية تفسير أهم معايير أدوات مكابس الثني

لماذا لا ينبغي الحكم على معايير الأدوات فقط من خلال "الزاوية" و"الأبعاد"؟

إذا ركزنا عند شراء الأدوات فقط على ما إذا كان بإمكانها الانحناء بزاوية أو بُعد معين، فسوف يتم عرض العديد من الخيارات علينا، مما يؤدي إلى إهمال كامل للعوامل المهمة حقًا، مثل فتحة V وارتفاع الأدوات وقدرة تحمل الأحمال.

المعايير التي تهم حقًا هي: ما إذا كان من الممكن ثني قطعة العمل، وما إذا كانت عملية الثني مستقرة، وما إذا كانت قطعة العمل ستتضرر بالضغط، وما إذا كانت قطعة العمل والمثقب سيصطدمان، وما إذا كانت الأدوات ستتعرض لحمل زائد.

لماذا تعتبر فتحة القالب السفلية واحدة من أهم المعايير؟

لأن فتحة القالب السفلية تؤثر على جوانب متعددة:

كيفية فهم نصف قطر رأس المثقب

يُعد اختيار نصف قطر رأس المثقب أمراً بالغ الأهمية.

من المهم ملاحظة أنه في عملية الثني الهوائي، لا يساوي نصف القطر الداخلي المتشكل على قطعة العمل عادةً نصف قطر رأس المثقب العلوي، بل هو نصف قطر داخلي طبيعي يتشكل نتيجة تفاعل المادة وزاوية الثني وفتحة القالب السفلي على شكل حرف V. لذا، فإن الأسلوب الأمثل هو تحديد نصف القطر الداخلي الطبيعي الذي سيتشكل في ظل الظروف الحالية، ثم اختيار نصف قطر رأس المثقب بحيث يكون أقرب ما يمكن إلى هذا النصف القطر الداخلي الطبيعي، دون تجاوزه.

زوايا الأدوات والزوايا النهائية ليست متطابقة

في عملية ثني الخشب بالهواء، لا تتطابق زاوية أداة التشكيل مع الزاوية النهائية لقطعة العمل، إذ تتأثر الزاوية النهائية بعملية الثني، ومرونة ارتداد المادة، وعمق الضغط. وللحصول على زاوية أكثر دقة، يُنصح باستخدام تقنيات التشكيل بالضغط أو السك بدلاً من الافتراض بأن أداة التشكيل ذات الزاوية الحادة ستنتج دائمًا زاوية أكثر دقة.

لماذا تظهر المشاكل المتعلقة بالفلنجات ذات الحد الأدنى دائمًا؟

يعتمد إمكانية ثني حافة الفلنجة الدنيا بشكل كبير على حجم الفتحة على شكل حرف V. فعندما يكون طول الفلنجة قصيرًا جدًا والفتحة على شكل حرف V واسعة جدًا، قد لا تكون دقة ثني قطعة العمل مستقرة بسبب عدم كفاية الدعم، أو قد تسقط مباشرة في القالب السفلي، مما يعيق عملية التشكيل السليمة.

لماذا يجب التحقق من قدرة تحمل الأدوات بشكل منفصل؟

لا يعني امتلاك الماكينة لقوة ضغط كافية للثني بالضرورة قدرة أدوات التشكيل على تحمل هذا الحمل. ويصدق هذا بشكل خاص عند استخدام مثاقب ضيقة أو مثاقب خاصة أو مثاقب ذات إزاحة، حيث يصبح من الأهمية بمكان التحقق من قدرة أدوات التشكيل على تحمل الحمل لكل وحدة طول.

أخطاء الاختيار الشائعة والمشاكل في الموقع: لماذا تفشل بعض الأدوات في الانحناء بشكل صحيح حتى بعد تركيبها؟

اختيار القالب السفلي بناءً على سمك الصفيحة فقط، دون مراعاة المادة

حتى مع نفس سمك الصفيحة، تختلف المواد المختلفة في القوة والليونة والارتداد.

التركيز فقط على ما إذا كان من الممكن ثني الزاوية المطلوبة، دون مراعاة الحد الأدنى للشفة

لا يضمن ثني القطعة الأولى إلى الزاوية المطلوبة نتائج متسقة أثناء الإنتاج على دفعات. فإذا كان الحد الأدنى لطول الحافة قصيرًا جدًا، فقد لا يكون هناك دعم كافٍ أثناء عملية الثني، أو قد تسقط القطعة مباشرةً في فتحة قالب V، مما يؤدي إلى زوايا غير مستقرة.

التركيز فقط على سعر الأدوات، وليس على توافق الواجهة ودقة التثبيت

لا تكمن قيمة الأدوات في سعرها، بل في مدى توافقها مع واجهة الماكينة وقدرتها على التثبيت بإحكام. فإذا كانت الواجهة غير متوافقة أو طريقة التثبيت غير مناسبة، حتى الأدوات الرخيصة ستزيد من تكاليف تجارب الثني اللاحقة وتعديلات الماكينة.

استخدام مثاقب مستقيمة قياسية للأجزاء ذات الشكل الصندوقي، مما يؤدي إلى تداخل

عند ثني الأجزاء ذات الشكل الصندوقي، إذا استُخدمت مثاقب مستقيمة قياسية بدون تصميم يسمح بالتباعد، فقد تتصادم الحواف المثنية في الخطوتين الأخيرتين مع الحواف المثنية سابقًا. لذلك، عند ثني الأجزاء ذات الشكل الصندوقي، يُنصح باختيار مثاقب ذات عنق معقوف أو مثاقب ذات محيط عميق.

يؤدي استخدام القوالب السفلية القياسية على الأجزاء الحساسة للسطح إلى حدوث انبعاجات شديدة

تتطلب قطع الصفائح المعدنية، مثل الفولاذ المقاوم للصدأ المصقول، والقطع المصقولة كالمرآة، والألواح المصفحة، جودة سطح عالية جدًا. قد تترك القوالب السفلية القياسية آثارًا أو خدوشًا على سطح قطعة العمل. لذا، عند ثني قطع تتطلب جودة سطح عالية، يُنصح باختيار قوالب سفلية لا تترك علامات.

يؤدي استخدام أدوات ذات قوة منخفضة في الإنتاج عالي التردد إلى مشاكل سريعة في عمر الأدوات

عندما يكون معدل الإنتاج مرتفعًا جدًا، يصبح تآكل الأدوات مصدر القلق الأكبر. فإذا استُخدمت أدوات ذات قوة منخفضة، سيتسارع التآكل، مما يؤدي إلى عدم استقرار الإنتاج على دفعات. لذا، ينبغي استخدام أدوات ذات قوة أعلى ومقاومة أكبر للتآكل.

الخلط بين مشاكل المعدات ومشاكل الأدوات

لا يكون عدم دقة زاوية الانحناء دائمًا ناتجًا عن الأدوات؛ فقد يكون أيضًا بسبب مشاكل في المعدات نفسها، مثل: عدم استقرار تكرار المقياس الخلفي، أو التقوس غير الصحيح، أو تدهور تكرار مكبس الفرامل، أو التباين المفرط في المواد.

صيانة وتخزين وإدارة أدوات مكابس الثني اليومية

لماذا تؤثر إدارة الأدوات بشكل مباشر على جودة الثني

إذا لم تتم صيانة أدوات التشكيل وإدارتها بانتظام بعد الشراء، فقد يتآكل سطحها، ويتراكم عليه الزيت والأوساخ، أو يتشوه بمرور الوقت. أثناء عملية الثني، يمكن أن تؤثر هذه المشكلات بشكل كبير على جودة قطعة العمل، مما يؤدي إلى مشاكل مثل عدم انتظام الزوايا أو وجود انبعاجات على السطح.

عمليات التفتيش اليومية الأساسية

ظروف التشغيل التي من المرجح أن تسبب تآكلًا غير طبيعي للأدوات

أكثر النقاط التي يتم تجاهلها عادةً أثناء التخزين

متى يجب التوقف عن استخدام الأدوات واستبدالها

يجب إيقاف استخدام الأدوات واستبدالها فوراً عند ظهور المشكلات التالية:

ما يجب التأكد منه مع الموردين عند شراء أدوات مكابس الثني

عند شراء الأدوات، يجب علينا التأكد من قائمة التحقق التالية مع الموردين:

إذا لم يتمكن المورد من التوصية بالأدوات بناءً على المادة والسمك وحجم الحافة وشكل الجزء، واقتصر بدلاً من ذلك على التوصية بالأدوات بناءً على الأبعاد المطلوبة، فقد تؤدي مجموعة الأدوات هذه إلى العديد من المشاكل بعد الشراء.

خاتمة

لفهم أدوات مكابس الثني بشكل حقيقي، فإن الأهم ليس حفظ أسماء أنواع الأدوات المختلفة، بل تعلم كيفية تحديد الأدوات التي يجب استخدامها في مواقف محددة.

تشمل العوامل الرئيسية المؤثرة في اختيار الأدوات عادةً توافق الواجهة، والاختيار الصحيح لفتحة القالب السفلي على شكل حرف V، وسعة الخلوص لهندسة المثقب العلوي، والقدرة على تلبية متطلبات تشطيب السطح، ومدى ملاءمة طريقة المعالجة. بالنسبة لقطع العمل المعقدة، يجب تحديد اختيار الأدوات من خلال مراعاة المواد والمعدات والبرنامج وإعدادات التعويض مجتمعةً.

نوصي بأن يقوم موظفو المشتريات بإعداد رسومات لقطع العمل النموذجية، ومواصفات المواد، وسماكة الصفائح، وأبعاد الحواف، ومعلومات المعدات قبل شراء الأدوات، ثم استشارة الموردين للحصول على حلول الأدوات.

إذا كانت لديكم أي أسئلة بخصوص اختيار الأدوات و أساسيات مكابس الثنيلا تترددوا في الاتصال بنا. ستقدم لكم شركة Raymax نصائح احترافية لاختيار الأدوات المناسبة.

الأسئلة الشائعة (FAQs)
