مقارنة قوة الضغط في مكابس الثني: الثني الهوائي مقابل الثني النهائي مقابل الثني بالضغط (كيف تتغير القوة + هامش الأمان)

جواب سريع

في ظل نفس ظروف المادة وسماكة الصفيحة وطول الانحناء، تختلف متطلبات الحمولة لعمليات الثني الهوائي والتشكيل السفلي والتشكيل بالضغط. بشكل عام:

لذلك ، متى شراء مكبس ثني الصفائحلا ينبغي التركيز فقط على قوة الضغط، بل يجب مراعاة هوامش الأمان، واستمرارية الإنتاج، واختلافات المواد، ومتطلبات المعالجة الفعلية. إذا كانت متطلبات التشكيل الفعلية في الرسومات أقرب إلى التشكيل النهائي أو التشكيل بالضغط، ولكن لا تزال قوة الضغط تُحسب بناءً على الثني الهوائي أثناء اختيار مكبس الثني، فإن النتيجة الأكثر شيوعًا في ورشة العمل ليست عدم إمكانية معالجة القطعة على الإطلاق، بل تشغيل مكبس الثني تحت حمل عالٍ لفترات طويلة. يؤدي هذا إلى زيادة صعوبة إعداد القطعة الأولى، وانخفاض اتساق الزاوية، وارتفاع ملحوظ في الحمل على الأدوات ومكبس الثني.

مخطط اتخاذ القرار في 30 ثانية

إذا كنت قد اعتمدت في حساباتك للطن على الثني الهوائي، ولكن عملك الفعلي أقرب إلى التشكيل النهائي أو السك، فحتى لو بدت الحسابات على الورق كافية، فقد لا تزال مكبس الثني الفعلي الخاص بك يفتقر إلى الطن اللازم.

لماذا يختلف حجم الإنتاج كثيراً عند تغيير العمليات؟

قد يتساءل الكثيرونلماذا تبدو الحمولة المحسوبة كافية، ومع ذلك فإن مكبس الثني يعاني أثناء التشغيل الفعلي؟

السبب بسيطيتغير مُضاعِف الحمولة باختلاف طريقة الثني. وتستند جميع مقارنات البيانات اللاحقة في هذه المقالة إلى فرضية "نفس المادة، ونفس السُمك، ونفس الطول". ومن خلال تغيير العملية فقط، نقدم توضيحًا جليًا للاختلافات في متطلبات الحمولة عبر مختلف العمليات.

الاختلافات الرئيسية: كيف نفهم منطق الحمولة في العمليات الثلاث؟

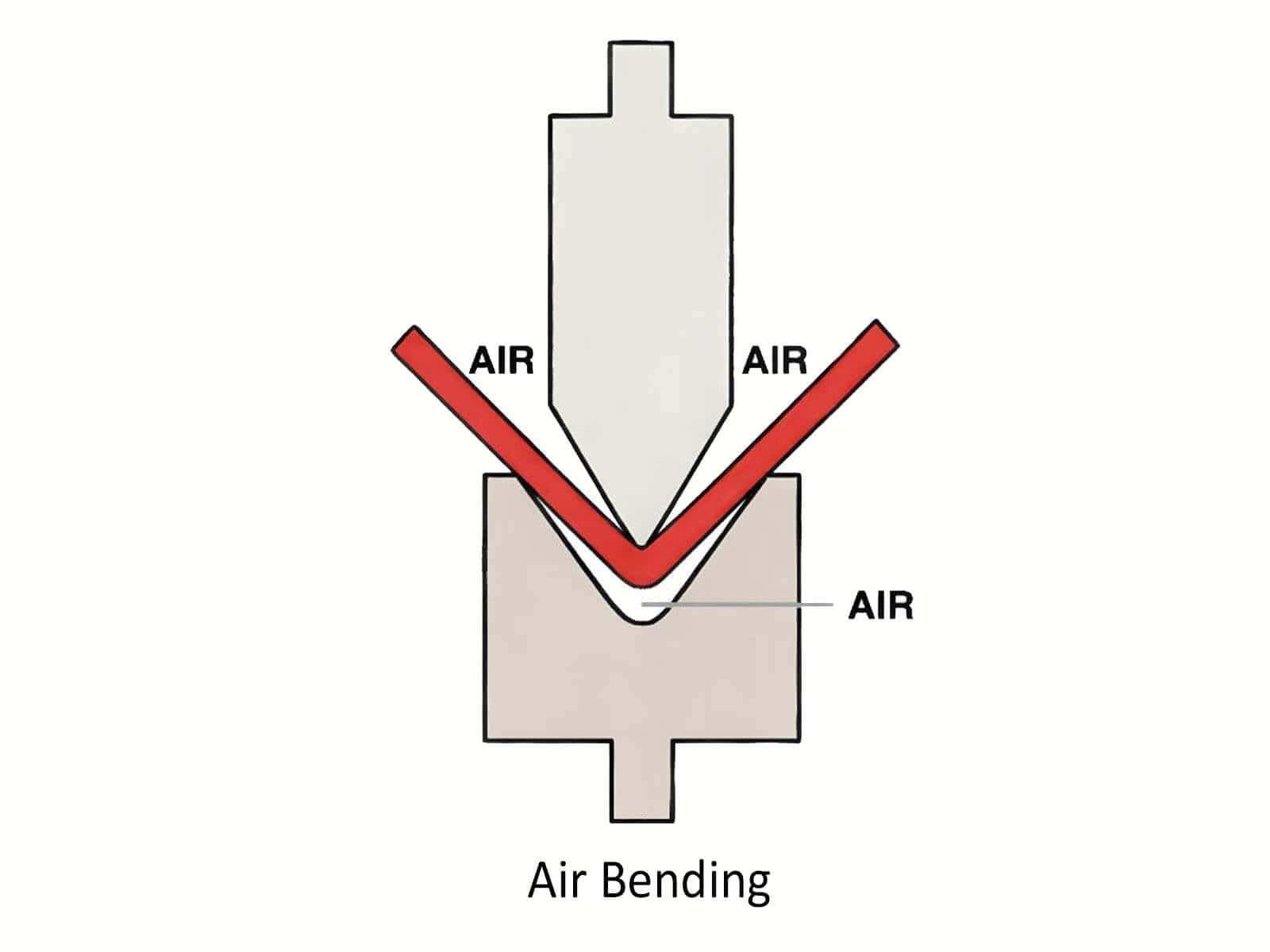

قوة ثني الهواء - المعيار: 1x

في عملية ثني الصفائح المعدنية بالهواء، تتلامس الصفيحة المعدنية بشكل أساسي مع طرف المثقب وكتفي القالب على جانبي قالب الثني على شكل حرف V. وتُحدد زاوية الثني بشكل رئيسي بعمق اختراق المثقب، بدلاً من ضغط الصفيحة المعدنية حتى أسفل القالب السفلي. ولأن عملية الثني بالهواء تُقلل الاحتكاك إلى أدنى حد، فإنها تتطلب أقل قوة ضغط؛ وتعتمد معظم حسابات قوة الضغط في مكابس الثني على هذه الطريقة.

في معظم عمليات إنتاج الصفائح المعدنية الحديثة، يُعدّ ثني الصفائح بالهواء العملية الأكثر شيوعًا نظرًا لانخفاض متطلباتها من حيث الحمولة، ومرونتها العالية، وإمكانية تغييرها بسرعة. مع ذلك، فهي أكثر حساسية لقوة المادة واختلافات سُمك الصفيحة، وفتحة قالب الثني على شكل حرف V، والتحكم في ارتداد الصفائح. (للمزيد من المعلومات التقنية ذات الصلة: مقارنة بين عمليات ثني العملة بالهواء، وثنيها من الأسفل، وسك العملة )

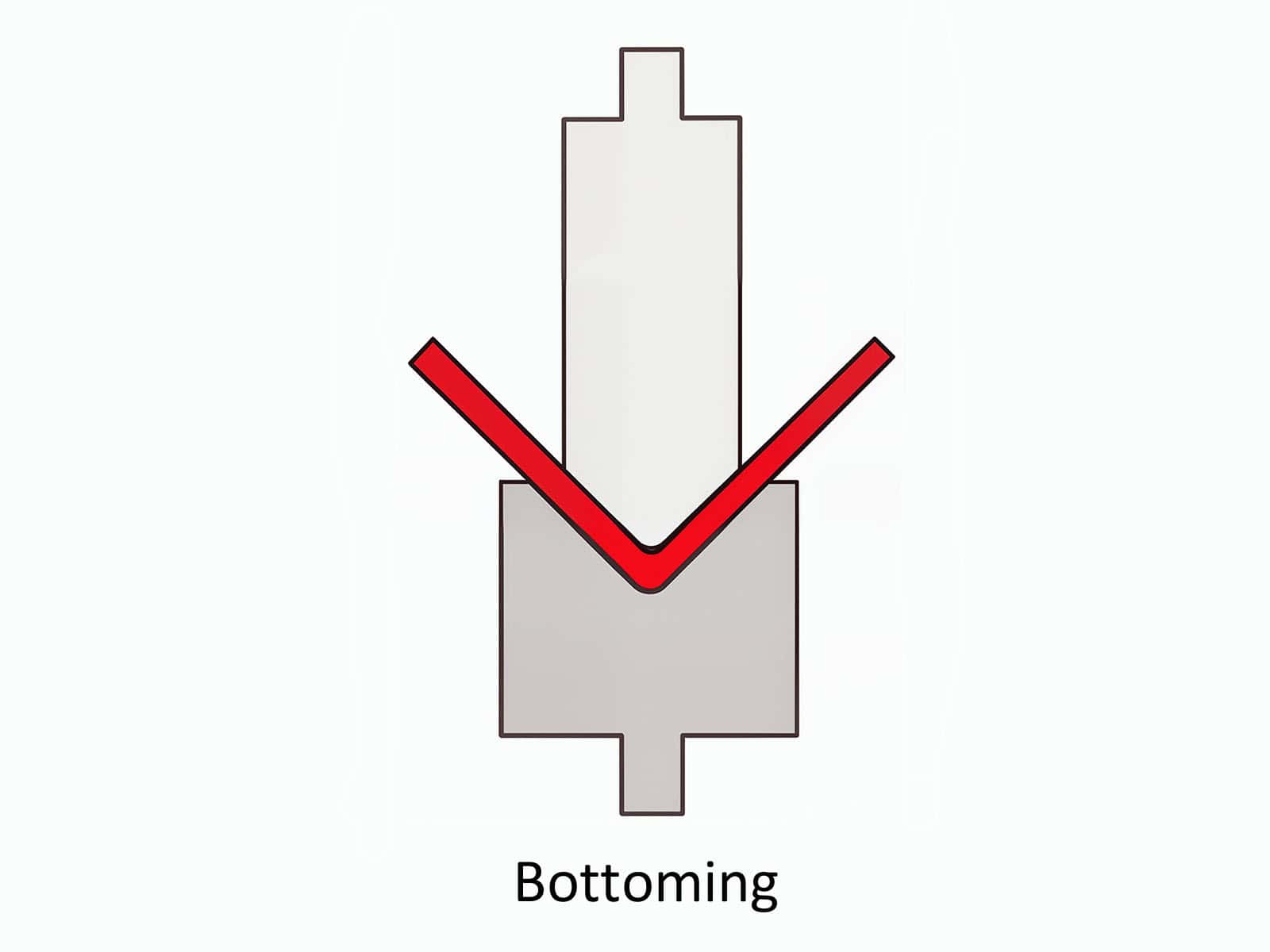

حمولة القاع - المستوى المتوسط: عادةً ما بين 3 إلى 5 أضعاف

في عملية الثني السفلي، تُضغط الصفيحة بالكامل داخل القالب السفلي، مما يسمح لزاوية الثني بمطابقة زاوية القالب بدقة أكبر. والهدف من ذلك هو جعل زاوية الثني مطابقة لزاوية القالب بدقة أكبر، وبالتالي تقليل الارتداد المرن. ونظرًا لأن مساحة التلامس بين الصفيحة والقالب السفلي أكبر، والضغط المُطبق أعلى، فإن قوة الشد المطلوبة للثني السفلي أعلى بكثير من تلك المطلوبة للثني الهوائي.

في العديد من المراجع التقنية، يُقدّر الوصول إلى القاع عادةً بحوالي خمسة أضعاف حمولة الثني الهوائي. وهذه قاعدة عامة شائعة.

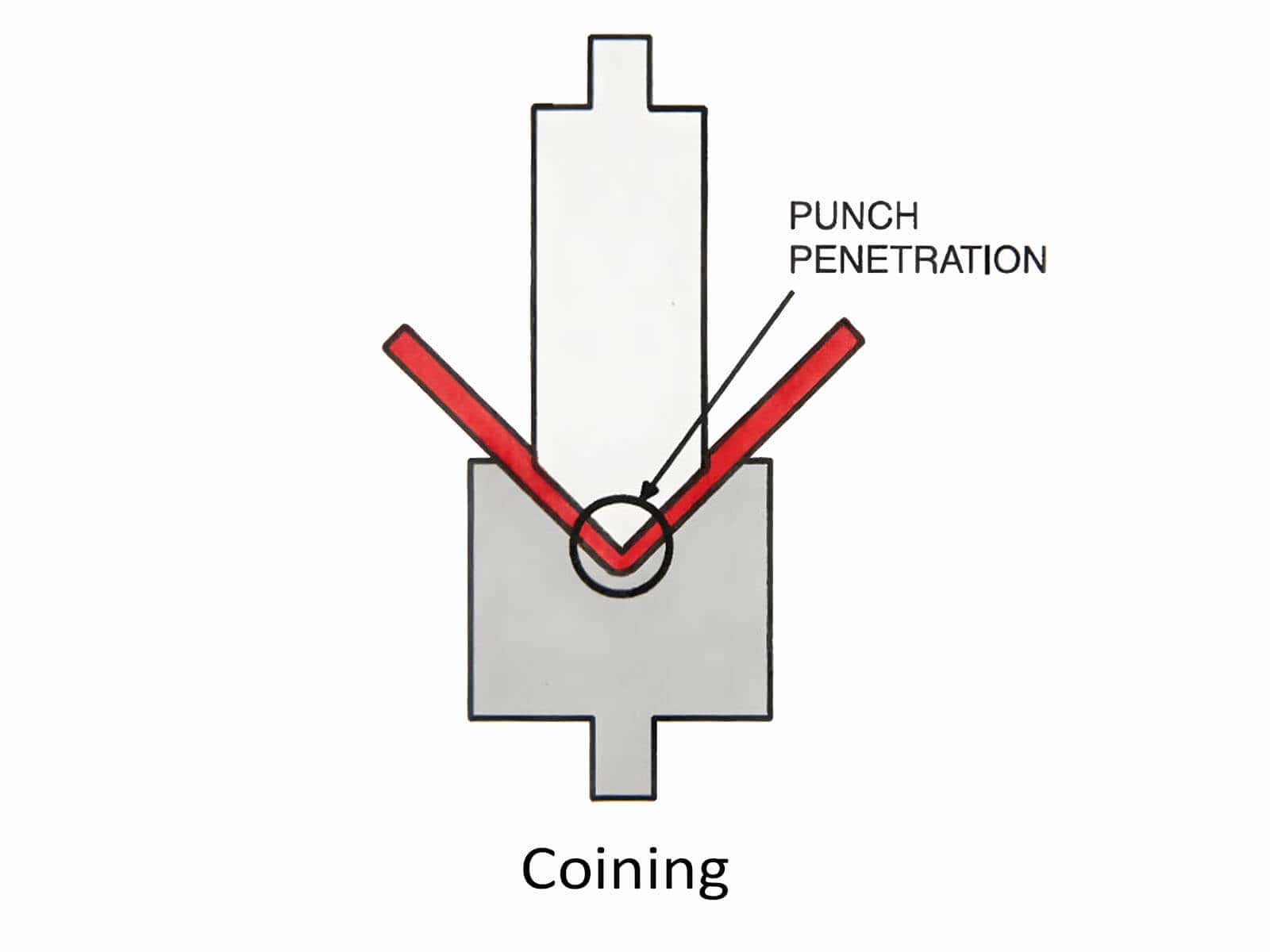

حمولة سك العملة - للخدمة الشاقة: عادةً من 5 إلى 10 أضعاف أو أكثر

في عملية السك، يضغط المكبس المادة في القالب السفلي باستخدام ضغط موضعي أعلى، مما يُسبب تشوهًا لدنيًا أكبر. تُقلل عملية السك بشكل كبير من ارتداد المادة وتوفر دقة زاوية عالية للغاية وقابلية تكرار ممتازة، ولكنها تُحمّل مكبس الثني وأدواته بأكبر قدر من الحمل.

لا تُعتبر عملية التشكيل بالضغط أكثر تطوراً من عملية التشكيل بالتسوية؛ بل إنها تُجبر التشوه اللدن من خلال ضغط موضعي أعلى. وتُستخدم بشكل أساسي لمعالجة حالات محددة تتضمن زوايا حادة، أو أنصاف أقطار داخلية صغيرة للغاية، أو متطلبات تكرار عالية للغاية، وهي ليست ممارسة قياسية لأجزاء الصفائح المعدنية التقليدية.

تذكيرات متغيرة ديناميكية

لتجنب سوء الفهم، فإن جميع المضاعفات المذكورة في هذه الوثيقة تمثل نطاقات نموذجية فقط، وليست قيمًا ثابتة قابلة للتطبيق في جميع ظروف التشغيل. في الإنتاج الفعلي، قد تؤثر العوامل التالية على الكمية الفعلية المطلوبة:

دراسة حالة: ما مقدار الاختلاف في الحمولة بين ثلاث عمليات لنفس الصفائح المعدنية؟

ظروف التشغيل القياسية

ولمقارنة اختلافات الحمولة بين العمليات الثلاث بشكل أوضح، سنستخدم نفس ظروف التشغيل في المثال التالي، مع تغيير العملية فقط.

جدول مقارنة بيانات الحمولة

يهدف هذا المثال إلى توضيح الاختلافات في متطلبات الحمولة في مختلف العمليات. يجب التحقق من حمولة مكبس الثني النهائية بناءً على المادة الفعلية، والأدوات، وهندسة الثني، وحدود التحميل لكل من مكبس الثني والأدوات.

تعليقات المهندس

في المثال المستخدم في هذه المقالة—فولاذ طري عيار 10، طوله 10 أقدام، مع 1 بوصةفتحة القالب على شكل حرف V - يظل ثني الهواء ضمن نطاق الحمولة الطبيعي، بينما يؤدي التشكيل النهائي والتشكيل بالضغط إلى رفع متطلبات مكابس الثني مباشرةً إلى فئات حمولة أعلى. إذا لم يتم فهم العملية الفعلية فهمًا دقيقًا قبل اختيار مكبس الثني، فإن حسابات الحمولة اللاحقة - مهما كانت دقيقة - ستؤدي فقط إلى تقليل الخطأ.

قواعد هامش الأمان لقوة ثني الصفائح المعدنية - الحقيقة الواقعية في ورشة العمل

لماذا لا يمكن استخدام الحمولة النظرية مباشرة عند شراء مكبس ثني الصفائح؟

لا تخبرك الحمولة النظرية إلا بالحد الأدنى من القوة المطلوبة لثني المادة إلى الشكل المطلوب، ولكن عند شراء مكبس فرامل فعلي، يجب أن تأخذ في الاعتبار ما إذا كان مكبس الفرامل يمكنه الحفاظ على الاستقرار أثناء الإنتاج المستمر، وتجنب التحميل الزائد، ومنع التآكل المتسارع.

هوامش الأمان الأساسية الموصى بها

لماذا يُعد هامش الأمان ضروريًا؟ إليك أربعة أسباب رئيسية.

(1) اختلافات أداء المواد

حتى المواد من النوع نفسه قد لا تتمتع بقوة أو سمك أو اتجاه ألياف أو سلوك ارتداد متطابق تمامًا. لذا، يُخصص هامش أمان للتعويض عن هذه الاختلافات في المادة.

(2) قطع العمل الطويلة وظروف التحميل العالي

عند ثني قطع العمل الطويلة تحت ظروف تحميل عالية، يتعرض هيكل مكبس الثني ونظامه الهيدروليكي لضغط هائل. إضافةً إلى ذلك، من الضروري ضمان توزيع القوة بالتساوي على طول قطعة العمل، لذا يجب توفير هامش أمان كافٍ.

(3) حالة الأدوات وتآكلها

لا تبقى أدوات التشكيل ثابتة مع مرور الوقت. فمع تآكلها، تتغير ظروف التلامس، ويزداد احتمال انحراف الزاوية، ويقل استقرار التشكيل. ويكون هذا التأثير أكثر وضوحًا في ظروف الأحمال العالية، لذا يجب ألا يقتصر حجم مكبس الثني على الحد الأدنى المطلوب من الحمولة.

(4) متطلبات الاستقرار للإنتاج المستمر

يكمن الاختبار الحقيقي لمكابس الثني في الإنتاج المستمر في قدرتها على الحفاظ على استقرارها أثناء إنتاج 500 أو 1,000 قطعة متتالية. بعد التشغيل المتواصل تحت أحمال ثقيلة، تولد مكابس الثني حرارة نتيجة التشغيل المستمر، مما يؤدي إلى عدم استقرار النظام. في مكابس الثني الهيدروليكية، تتجلى هذه التغيرات غالبًا في ارتفاع درجة حرارة الزيت وبطء استجابة النظام. يضمن هامش الأمان بقاء مكابس الثني أكثر استقرارًا في ظل هذه الظروف الحرارية، وبالتالي ضمان ثبات الزاوية أثناء الإنتاج المستمر.

قد يبدو شراء مكبس ثني الصفائح بناءً على الحد الأدنى النظري بنسبة 100% توفيرًا في الميزانية. لكن في الإنتاج الفعلي، قد يتقلص عمر مكبس الثني بشكل كبير، وقد تتدهور جودة الدُفعات، وقد ترتفع تكاليف الصيانة بشكل ملحوظ، مما يؤدي في النهاية إلى تكاليف إجمالية تتجاوز التوقعات بكثير.

نصيحة متقدمة: لماذا لا تزال الزاوية غير صحيحة على الرغم من أن "الحمولة كافية"؟

دحض مفهوم خاطئ شائع

كاف حمولة مكابح الضغط يشير هذا فقط إلى قدرة مكبس الثني على تطبيق ضغط كافٍ؛ إلا أنه لا يضمن بالضرورة دقة زاوية الثني، أو تكرار أبعاد الحافة، أو ثبات الزاوية على طول القطع الطويلة. في الواقع، تنشأ العديد من مشاكل الزاوية من التعويض، والتحكم في الارتداد، والأدوات، والوضع - وليس من مجرد زيادة الضغط.

استكشاف الأخطاء وإصلاحها في المشكلات الشائعة غير المتعلقة بالحمولة

(1) مشاكل انحراف/تعويض تقوس الماكينة

(2) مشاكل التحكم في ارتداد الزنبرك

(3) اختيار الأدوات غير الصحيحة

(4) تكرارية القياس الخلفي

إذا انتقلت المشكلة من "عدم القدرة على الانحناء" إلى "عدم استقرار الدفعة، ونتائج غير متناسقة، وتغير الزاوية على طولها بالكامل"، فيجب أن يتحول التركيز من الحمولة إلى استقرار مكبس الفرامل، ونظام التحكم، وقدرات التعويض، ومدى ملاءمة اختيار الأدوات.

عند شراء مكبس ثني الصفائح، ما هو منطق الحمولة الذي يجب استخدامه لاختيار الآلة؟

اسأل نفسك هذه الأسئلة الخمسة

السؤال الأول: هل ثني الهواء هو فعلاً أسلوب الإنتاج الأساسي لديكم؟

إذا كانت 80% من منتجاتك عبارة عن أجزاء معدنية قياسية للأغراض العامة، فيجب عليك التركيز على مرونة مكبس الثني، وكفاءة التغيير، وتغطية الأدوات، ونظام التحكم عند اختيار طراز؛ عادةً ما يكون نطاق الحمولة القياسي كافيًا.

السؤال الثاني: هل لديك بالفعل طلب كبير على الوصول إلى القاع؟

إذا كانت معظم منتجاتك عبارة عن مكونات هيكلية دقيقة أو قطع عمل تتطلب تحكمًا دقيقًا في ارتدادها، فإن عملية الثني النهائي ضرورية. في هذه الحالة، اختر مكبس ثني بقوة ضغط تتراوح بين 3 إلى 5 أضعاف قوة الثني الهوائي القياسي. أما إذا كنت تحتاج فقط إلى زوايا أكثر استقرارًا لقطع عمل محددة، فلا داعي لشراء مكبس ثني مصمم خصيصًا للثني النهائي؛ بل يمكنك التفكير في حلول الثني الهوائي المزودة بنظام تحكم رقمي (CNC) ونظام قياس الزوايا.

السؤال الثالث: هل تحتاج حقًا إلى سك العملات، أم أنك تسعى ببساطة إلى دقة أعلى؟

إذا كانت قطعك تتميز بزوايا حادة للغاية، أو أنصاف أقطار داخلية صغيرة جدًا، أو تتطلب دقة تكرار عالية جدًا، فعليك التفكير جديًا في مدى ضرورة استخدام عملية التشكيل بالضغط. أما إذا كنت ترغب فقط في تحقيق دقة أعلى، ففي كثير من الحالات يكفي إعطاء الأولوية لحلول التشكيل بالهواء المزودة بنظام قياس الزوايا، ونظام تعويض، وأدوات عالية الدقة.

معايير اختيار ثلاثة أنواع من المصانع

السيناريو أ: ورش تصنيع الصفائح المعدنية التقليدية

يعتمد الاختيار عادةً على عمليات ثني الهواء، مع التركيز بشكل أكبر على مرونة الانحناء، وسرعة تغيير الأدوات، وقدرات نظام التحكم.

السيناريو ب: المصانع التي تتطلب دقة عالية وتفاوتًا منخفضًا في الارتداد

من الضروري تقييم مدى وجود طلب كبير على عمليات التشكيل والضغط. إذا كان الأمر كذلك، فينبغي تحديد حجم مكبس الثني بناءً على قوة ثني الهواء بمقدار 3 إلى 5 أضعاف. في الوقت نفسه، يجب التحقق من قدرة تحمل كل من أدوات التشكيل ومكبس الثني.

السيناريو ج: المصانع ذات قطع العمل الطويلة والمتطلبات العالية لتناسق الدفعات

في هذه الحالة، لا ينبغي أن يكون التركيز فقط على الحمولة؛ بل يجب أيضًا مراعاة عوامل مثل أنظمة التاج، وصلابة الإطار، وأنظمة التحكم، وقابلية تكرار القياس الخلفي.

عند اختيار مكبس الثني، تجنب اختيار آلة ذات قوة ضغط غير كافية، لأن هذا غالباً ما يؤدي إلى المزيد من عمليات الثني التجريبية وإعادة العمل وزيادة الضغط على مكبس الثني في المستقبل.

خاتمة

لا تعتمد في اختيار حجم مكبس الثني على جدول الحمولة النظري فقط. يتطلب الاختيار الأمثل مراعاة عوامل متعددة، منها نوع قطعة العمل، ونوع العملية، وهامش الأمان. إذا كنت غير متأكد من حمولة مكبس الثني المناسبة، يُرجى تزويدنا بتفاصيل حول عملية الثني الفعلية، والمادة، والسماكة، وطول الثني، ومتطلبات الدقة. سنوصي بحمولة مكبس الثني المناسبة، والأدوات، وهامش الأمان بناءً على احتياجاتك.

خلال مرحلة تقديم عروض الأسعار، نوصي بتزويد المورد بالمعايير التالية:
