كيفية استخدام آلة ثني الثني الدقيق: الإعدادات الأساسية والأدوات والضبط

المقدمة

مكبس الثني هو آلة تُطبّق ضغطًا على الصفائح المعدنية وتُعالجها حتى تصل إلى الشكل المطلوب. ولهذه المكبسات تأثيرٌ بالغ في مجالاتٍ عديدة، مثل معالجة الصفائح المعدنية وصناعة السيارات. ويمكن تقسيمها تقريبًا إلى: مكابح ضغط هيدروليكية مع قدرة ثني قوية ومناسبة للألواح السميكة، ومكابس الثني الميكانيكية التي تعمل بأنظمة نقل ميكانيكية وسرعة إنتاج سريعة، ومكابس الثني التي تعمل بمحرك سيرفو مع التحكم الإلكتروني المتكامل والآلات التي توفر الدقة.

ستوضح هذه المقالة كيفية استخدام مكابح الضغط، بالإضافة إلى احتياطات السلامة، لمساعدة المبتدئين أو مشغلي مكابح الضغط ذوي الخبرة على فهم الاستخدام الصحيح وضمان أنشطة التشغيل الآمنة والفعالة.

التحضير قبل استخدام مكبس الفرامل

تركيب وتحديد مواقع مكابس الفرامل

معدات السلامة والحماية

أساس العملية للتشغيل الصحيح لآلة ثني الثني

اختيار اضغط على أدوات الفرامل

أهم النقاط لاختيار المثاقب والقوالب

القراءة التقنية ذات الصلة : شرح قوالب مكابح الضغط: الأنواع والتطبيقات والقاعدة الذهبية للاختيار

الفرق بين الثني الفارغ والتصاق القالب

احسب الحمولة المطلوبة

الصيغة الشائعة في الصناعة هي P= K×L×T 2 /V×C.

معنى كل معلمة هو:

القراءة التقنية ذات الصلة : شرح حمولة مكابح الضغط: تعلم كيفية الحساب للحصول على الأداء الأمثل

شرح مفصل لخطوات تشغيل مكبس الثني

شرح مفصل لخطوات تشغيل مكبس الثني

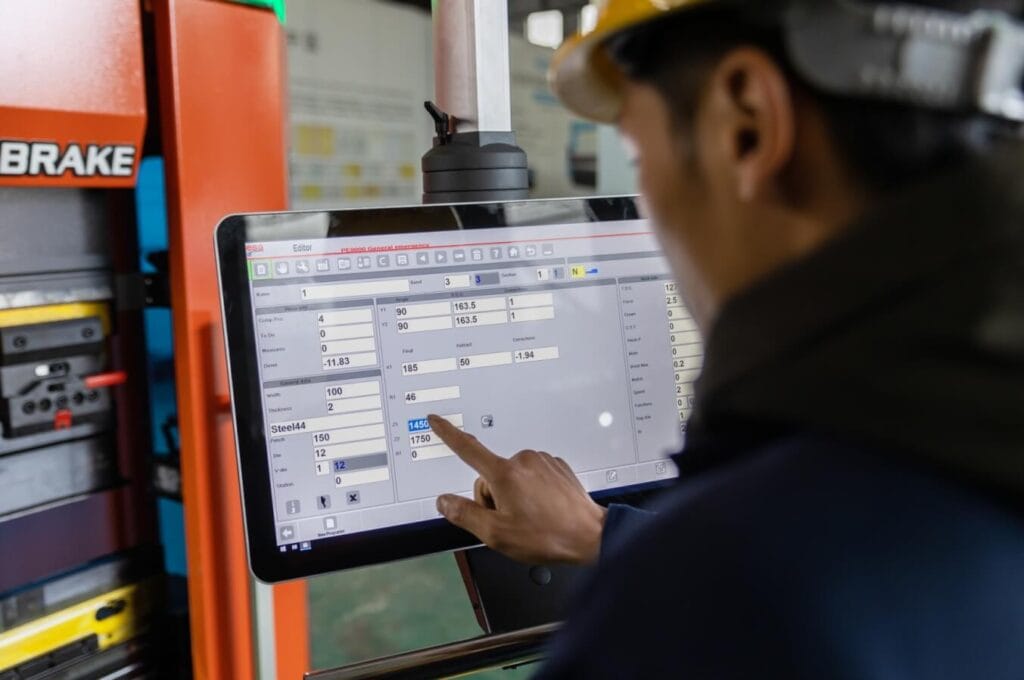

استخدم مقاييس خلفية لضمان دقة الثني

استخدم المقياس الخلفي هو أساس آلات الانحناء الدقيقة باستخدام الحاسب الآلي (CNC)، لضمان ثبات المادة أثناء الانحناء، وتحقيق دقة الأبعاد. وخاصةً في الإنتاج الضخم، يُحسّن دقة التكرار بشكل فعال.

مزايا مقياس القياس الخلفي CNC

بعد البرمجة، مقياس خلفي CNC يمكن ضبط معلمات الانحناء المعقدة تلقائيًا، وهو ليس فقط فعال ودقيق، ويمكنه تقليل الخطأ البشري بشكل كبير، ولكن يمكنه أيضًا تحقيق تأثير الانحناء متعدد الأقسام مرة واحدة فقط، مما يحسن كفاءة الإنتاج بشكل كبير، وهو مناسب لمجموعة واسعة من خطوط الإنتاج الصناعية والكبيرة.

ضبط زاوية الانحناء وتعديلها

التحكم في عمق هبوط العارضة العلوية: تهدف هذه الطريقة إلى الحصول على الزاوية المستهدفة، وبناءً على ضبط النظام الهيدروليكي باستخدام مستشعر الزاوية، يقترب عمق نزول العارضة العلوية تدريجيًا من القيمة المحددة مسبقًا. تُجرى العملية ببطء لضمان تلبية زاوية الانحناء لمتطلبات الإنتاج.

قم بتصحيح خلوص القالب: يجب على المُشغِّل ضبط الخلوص بين القالبين الذكر والأنثى ضمن نطاق معقول، بما يتناسب مع سُمك المادة ونوعها وزاوية انحناءها. للوصول إلى النطاق الأمثل، من الضروري ضبط الخلوص تدريجيًا لتجنب تلف القالب والحالات الأخرى.

تصحيح بدل الانحناء: يعتمد معامل الانحناء على تأثير الارتداد، المرتبط بقوة خضوع المادة والقالب نفسه. يمكن للمشغلين محاولة تضييق فجوة القالب تدريجيًا، والتحكم في عمق انحناء الهواء، وتطبيق الغشاء للحصول على أفضل النتائج في عملية الانحرافات المتكررة وتحسين تجانس الانحناءات المتعددة.

مهارات الثني المستمر متعدد المراحل

طريقة تسلسل الانحناء المستمر: عند تركيب عدة أقسام من الانحناء المستمر، من الضروري مراعاة زاوية الانحناء، ومسافة الحركة، وخصائص القالب نفسه بعناية. فزاوية انحناء كل قسم بالغة الأهمية، ولا يمكن ضمان جودة المنتج النهائي إلا من خلال التأكد من دقة زاوية كل قسم.

حافظ على الدقة والاتساق في كل خطوة: عادةً ما يضمن المُشغِّلون دقة الأساس من خلال البرمجة، ولكن هذه الدقة ليست كاملة، إذ يتطلب الإنتاج الفعلي ضبطًا دقيقًا يدويًا من قِبل المُشغِّل. تكمن أهمية الضبط الدقيق اليدوي في الحفاظ على ثبات عمق الانحناء والفاصل الزمني في كل مرة، استنادًا إلى دقة التحكم في البرمجة. مع ضمان جودة المنتجات، فإنه لا يُقلل من كفاءة الإنتاج.

القراءة التقنية ذات الصلة : القاعدة الذهبية: كيفية تشغيل مكبس الكبح CNC بشكل صحيح

الأسئلة الشائعة

طريقة حساب معامل الفتح لفرامل الضغط

طريقة حساب وصيغة فتحة القالب

الصيغة العامة هي W = K × t، حيث يشير W إلى العرض بعد فتح القالب السفلي، و t هو سمك المادة، و K هو المعامل، والذي يرتبط بشكل خاص بقوة الخضوع للمادة.

السيناريوهات الخاصة:

العلاقة مع زاوية الانحناء وسمك الصفيحة

كيفية التعويض عن ارتداد مكبس الثني؟

تعريف ارتداد الانحناء

يشير ارتداد الانحناء إلى الظاهرة التي عندما تستعيد مادة الانحناء مرونتها، تكون زاوية الانحناء النهائية أقل من الزاوية المحددة مسبقًا.

العوامل المؤثرة على الارتداد

نوع المادة، السُمك، القوة، زاوية المنتج النهائي المنحني، وما إلى ذلك، كل ذلك سيكون له تأثير على الارتداد.

تقنيات تعويض الارتداد الشائعة الاستخدام وطرق التعديل العملية

بشكل عام، يُحسب تجريبيًا أن تعويض الارتداد يُخصص 0.5 درجة لكل 10 درجات من زاوية الانحناء. في الواقع، لضمان الدقة، يستخدم المصنع نظام CNC لضبط معلمات تعويض الارتداد وضبطه تلقائيًا وفقًا للظروف الفعلية.

الصيانة والرعاية

عناصر التفتيش اليومية

حجم الزيت الهيدروليكي: ركز على فحص مستوى الزيت في خزان الوقود، واضبط مستوى الزيت على وضع معتدل، ليس منخفضًا جدًا، وليس ممتلئًا جدًا، وتأكد من أن النظام سلس.

التصحيح الأفقي: إذا تم العثور على أي خلل، إعادة معايرة وضبط مكابح الضغط على الفور لتجنب فقدان الدقة.

إغلاق الساق: يمكن ضمان استقرار المعدات بأكملها وتجنب الضرر الناجم عن الارتخاء البسيط الذي لا يتم ملاحظته فقط عندما يتم توصيل جميع مسامير الدبوس والموصلات بقوة.

قم بفحص ومعايرة الأداة والمستشعر البصري بانتظام

أداة: انتبه لتآكل الأداة. في حال وجود أجسام غريبة مسدودة أو تآكل سطحها، يجب استبدالها أو إصلاحها. إذا لم يكن التآكل خطيرًا، فيجب تنظيف الأداة ومعايرتها بانتظام لضمان دقة الانحناء.

أجهزة الاستشعار البصرية: بعد الإنتاج، يجب ضبط ستارة الضوء والليزر في وضع آمن ومناسب في الوقت المناسب لضمان مطابقة مسافة الاستشعار وزمن الاستجابة للمعايير. في حال وجود عطل أو انحراف، يجب الاتصال بالجهاز في الوقت المناسب أو البحث عن فني لإصلاحه. بالإضافة إلى ذلك، من المهم تنظيف الأجزاء البصرية يوميًا لتجنب تأثير الغبار على الدقة.

القراءة التقنية ذات الصلة : الدليل الشامل لصيانة مكابس الثني الهيدروليكية: أفضل الأدوات والجداول الزمنية ونصائح الخبراء

ملخص

تُركز هذه المقالة على كيفية استخدام مكبس الكبح بكفاءة وأمان، كما تُشير إلى المعرفة اللازمة بالتركيب والتشغيل والصيانة اليومية. بالنسبة لمشغلي مكبس الكبح، فإن الاستخدام الماهر والفعال لمكبس الكبح لا يُحسّن كفاءة العمل فحسب، بل يضمن أيضًا جودة المنتج النهائي وسلامته.

يمكن للعملاء الذين يحتاجون إلى شراء مكابس الثني أو الفنيين من المصانع الكبيرة زيارة موقع رايماكسحيث يمكن للمستخدمين الحصول على الدعم الفني اللازم، وجداول حساب الانحناء، ودروس فيديو مفصلة. إذا وجد المستخدمون أن هذا الموقع غير مفيد، فيمكنهم أيضًا التواصل مع فريق خدمة ما بعد البيع عبر الإنترنت في أي وقت للحصول على استشارة فنية مجانية.
