بدل الانحناء مقابل خصم الانحناء مقابل عامل K: كيفية حساب أنماط الصفائح المعدنية المسطحة (مع أمثلة)

جواب سريع

الاستنتاج السريع

العملية الأكثر استخدامًا: من خلال تحديد معايير مثل زاوية الانحناء (A) وسمك الصفيحة (T)، نصف القطر الداخلي (R)، عامل K (K)، إلخ، احسب أولاً BA، ثم احسب OSSB أو BD، وأخيراً احصل على طول النمط المسطح.

للحصول على نتائج متسقةلا تعتمد على قيمة واحدة محفوظة لمعامل K. يُنصح بالمعايرة باستخدام قطع اختبارية وإنشاء جدول ثني خاص بك أو قاعدة بيانات للمواد.

تقليل إعادة العمل والخردةلضمان الاستقرار، اختر الأدوات المناسبة، وتأكد من وجود دقة/تعويض الآلة، وقم بتخزين نتائج اختبار الانحناء في جدول الانحناء (قاعدة بيانات المواد).

جدول مقارنة لمدة 30 ثانية

لماذا يُعد "طول النمط المسطح" هو الأسهل للدوس عليه؟

في مجال ثني الصفائح المعدنية، قد يؤدي حساب طول النموذج المسطح بشكل غير صحيح إلى عدم تطابق أبعاد القطعة المثنية النهائية مع التصميم، مما يستدعي إعادة العمل أو إتلافها. ويزداد الأمر تعقيدًا بالنسبة لبعض القطع المثقوبة، والقطع المتناظرة، وقطع التجميع.

في الواقع، قد يواجه العديد من المهندسين نفس الحيرة: فهم يفهمون المعادلات، لكن النتائج لا تزال غير متسقة في ورشة العمل. في الحقيقة، لا يكمن السبب عادةً في المعادلة نفسها، بل في عامل K، ونصف القطر الداخلي، وطريقة الثني، ومدى التوافق بين الأدوات والمعدات.

ستشرح هذه المقالة مفاهيم وعلاقات BA (بدل الانحناء)، وBD (خصم الانحناء)، وعامل K، وستقدم أمثلة حسابية، وستعلمك كيفية تقليل معدلات التجربة والخطأ وإعادة العمل من خلال أنظمة التحكم العددي CNC، ومعايرة العينات، وطاولات الانحناء.

الفرضية الأساسية: ما هو المحور المحايد؟

ماذا يحدث للمادة أثناء عملية الانحناء؟

عند ضغط الصفيحة المعدنية في القالب السفلي، يتمدد الجزء الخارجي منها، بينما ينضغط الجزء الداخلي. وتختلف نسبة التمدد والانضغاط باختلاف سمك الصفيحة، ونصف قطر الزاوية الداخلية، وعملية الثني.

تعريف وأهمية المحور المحايد

بين منطقة التمدد ومنطقة الانضغاط، يوجد خط/مستوى وهمي لا يُحدث تمددًا أو انضغاطًا كبيرًا، ويتميز بأقل تشوه، وله طول أكثر استقرارًا. يُسمى هذا المحور بالمحور المحايد.

جوهر حساباتنا هو وضع نموذج رياضي حول المحور المحايد وتحديد طول المادة المطلوب لمنطقة الانحناء.

ما هو عامل K؟

صيغة تعريف عامل K

لماذا يُعدّ عامل K مهماً؟

لأن عامل K يحدد موضع المحور المحايد، مما يؤثر بدوره على طول قوس المحور المحايد (BA)، وبالتالي يؤثر على طول النمط المسطح وحجم قطعة العمل المنحنية. وإذا تم اختيار عامل K بشكل خاطئ، فمن المرجح أن يؤدي ذلك إلى حساب غير دقيق لطول النمط المسطح، مما ينتج عنه إعادة العمل أو تلف المنتج.

لماذا لا يكون K ثابتًا؟

لا يمكن استخدام قيمة K كقيمة تجريبية ثابتة لأن قيمتها تتأثر بالعوامل التالية:

نطاق الخبرة المبدئي

عند بدء الحساب، نستخدم عادةً نطاقًا شائعًا من قيم K كنقطة بداية، وعادةً ما يكون بين 0.30 و0.50.

لكن هذه مجرد نقطة انطلاق للتقدير الأولي، ويجب أن تستند قيمة K النهائية إلى معايرة قطعة الاختبار.

BA مقابل BD: التعريف، والصيغ، والاختلافات الأساسية

بدل الانحناء (BA)

تعريفيشير إلى طول القوس على طول المحور المحايد داخل منطقة قوس الانحناء، وهو الطول الفعلي للمادة المستهلكة أثناء عملية الانحناء.

صيغة حساب BA:

A = زاوية الانحناء، R = نصف القطر الداخلي، T = سمك الصفيحة، K = عامل K.

BD (خصم الانحناء)

تعريفنظراً لتمدد المادة وانضغاطها أثناء عملية الثني، ولضمان الحصول على الأبعاد الخارجية الصحيحة بعد الثني، نقوم عادةً بجمع أطوال الحافتين الخارجيتين للجزء المثني وطرح قيمة أخرى للحصول على طول الجزء المسطح الصحيح. القيمة المطروحة هي BD.

قبل حساب BD، نحتاج أولاً إلى فهم مفهوم OSSB (التراجع الخارجي)، وهو مسافة التراجع (المتعلقة بـ R و T والزاوية) من الزاوية الخارجية النظرية إلى نقطة التماس، والتي تستخدم كقيمة وسيطة لحساب BD.

صيغة حساب OSSB:

صيغة حساب BD:

خلاصة الجدول

كيفية عمل انحناءة واحدة بزاوية 90 درجة

قم بتوسيع عملية حساب الحجم تدريجياً

الخطوة 1 : تأكد من سمك المادة T، وزاوية الانحناء A، ونصف القطر الداخلي المستهدف/الفعلي (R).

الخطوة 2 : أولاً، حدد قيمة K الأولية ضمن نطاق مشترك، ثم قم بمعايرتها من خلال الانحناء التجريبي

الخطوة 3 : احسب قيمة BA

الخطوة 4 : احسب قيم OSSB و BD

الخطوة 5 : احسب طول النمط المسطح

خمسة أخطاء شائعة في عمليات ثني/تثقيب الأجزاء متعددة المراحل

مثال حسابي

مثال 1:

إليكم إجراء الحساب الكامل:

الحالة: فولاذ منخفض الكربون، T=2 مم، A=90 درجة، R=2 مم، L1=50 مم، L2=50 مم، K=0.44 (القيمة الأولية)

① احسب BA

② حساب OSSB

③ احسب BD

④ احسب الطول المسطح

مثال 2:

إذا تم تغيير متغير واحد فقط، فماذا سيحدث لطول الجزء المسطح؟

قم بتغيير قيمة K فقط: من 0.44 إلى 0.33

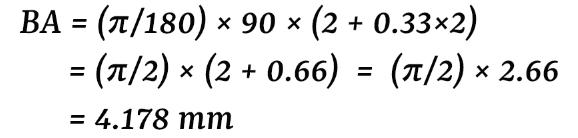

① احسب BA

② حساب OSSB

③ احسب BD

④ احسب الطول المسطح

يمكننا أن نرى أنه بعد تغيير قيمة K من 0.44 إلى 0.33، هناك فرق قدره 0.346 مم في طول النمط المسطح النهائي.

قم بتغيير R فقط: من 2 مم إلى 3 مم

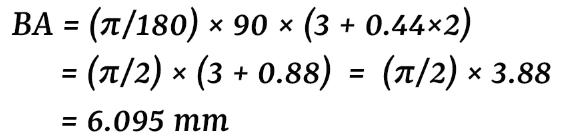

① احسب BA

② حساب OSSB

③ احسب BD

④ احسب الطول المسطح

يمكننا أن نرى أنه بعد تغيير قيمة R من 2 مم إلى 3 مم، هناك فرق قدره 0.429 مم في الطول النهائي المسطح.

لذا، يجب أن تكون الحسابات الورقية مرتبطة ارتباطًا وثيقًا بثبات القيم الفعلية للقطر، والأدوات، وطرق الثني، والمعدات. أي خطأ منهجي بسيط سيؤدي إلى انحراف في الطول النهائي للقطعة المسطحة، مما ينتج عنه إعادة العمل أو تلفها.

لماذا يكون تحليلك غير دقيق دائمًا؟

عدم اتساق بين قيمة R الفعلية لقطعة الفيليه وقيمة R في الرسم

في عملية ثني الهواء الأكثر شيوعًا، يتحدد نصف القطر الداخلي الفعلي (R) عادةً بفتحة قالب V السفلي، ونوع المادة، والعملية. يختلف نصف القطر R هنا عن R الموضح في الرسم. إذا أدخلت قيمة R في معادلة الحساب كما هو موضح في الرسم، بينما قد يكون نصف القطر R الفعلي بعد الثني أكبر أو أصغر، فسيؤدي ذلك إلى أخطاء في حسابات BA وOSSB وBD، مما ينتج عنه انحرافات في طول القطعة المسطحة.

تؤدي طرق الثني المختلفة إلى اختلافات في موضع الارتداد وموضع المحور المحايد

اتساق المعدات والعمليات

حتى لو كانت الصيغة صحيحة، لا يمكن تحقيق الدقة النهائية دون استقرار المعدات والعملية. ويتجلى ذلك بشكل رئيسي في:

كيف تؤثر الأدوات والمعدات على نتائج الحساب؟

كيف يؤثر فتح قالب V على نصف القطر الداخلي الفعلي (R)

يُحدد حجم فتحة قالب التشكيل V مباشرةً الحجم الفعلي لنصف القطر الداخلي (R)، مما يؤثر بالتالي على قيم BA وBD وK. في حال اختيار حجم فتحة قالب التشكيل V بشكل غير صحيح، فقد يؤدي ذلك إلى انحراف في نتائج الحساب.

لذلك، يوصى بربط وإدارة قواعد الفتح باستخدام "المادة، والسمك، وحجم فتحة القالب على شكل حرف V، وطريقة الثني".

دقة واتساق أدوات الآلات

كيفية تقليل التجربة والخطأ وإعادة العمل مكبس ثني CNC من Raymax

باختصار، لا يتم تحقيق دقة الطول المسطح عن طريق الحساب فحسب، بل أيضًا من خلال قدرة النظام على "الحساب الصحيح + معايرة العينة + التنفيذ المستقر".

تنزيل أداة مجانية

المورد 1: جدول الحساب التلقائي لفرد الصفائح المعدنية

الوظيفة: ببساطة أدخل المعلمات مثل T و R و A و K، وسيقوم الجدول تلقائيًا بإخراج BA و OSSB و BD وطول السطح المستوي.

المورد 2: سجل معايرة ورقة اختبار الانحناء

الوظيفة: تسجيل المادة، والسمك، وحجم فتحة قالب V، وطريقة الثني، والزاوية المستهدفة، والزاوية المقاسة، وحساب قيمة K/BD الفعلية بشكل عكسي.

القيمة: مساعدة المصانع على إنشاء طاولات الثني الخاصة بها وتقليل عمليات الثني التجريبية.

المورد 3: قائمة التحقق من معايير الاستفسار/العملية

بما في ذلك: المادة، والسمك، وطول الانحناء، والزاوية، والتفاوت، ونصف القطر الداخلي المستهدف (R)، وحجم فتحة قالب V، وحجم الدفعة، ومتطلبات السطح، وما إلى ذلك.

القيمة: كلما كانت المعايير أكثر اكتمالاً، كلما كان التقييم الهندسي وتقديم عرض الأسعار أسرع وأكثر دقة.

تساعدك الجداول المذكورة أعلاه على إتمام العمليات الحسابية الأساسية بسرعة. إذا كنت ترغب في تحويل نتائج معايرة عينة الاختبار إلى جدول ثني وتحسين اتساق الدفعات، فيُرجى تزويدنا بالمعايير ذات الصلة. يمكننا تزويدك بمخططات ثني مناسبة واقتراحات لتكوين المعدات.

دليل إعدادات برامج التصميم والتصنيع بمساعدة الحاسوب لتجنب الأخطاء

يمكن استخدام المصطلحات BA/BD/K بشكل متبادل في البرمجيات، ولكن يجب أن تكون القواعد متسقة مع ورشة العمل.

تتيح العديد من برامج التصميم والتصنيع بمساعدة الحاسوب (CAD/CAM) تحديد قواعد الانحناء باستخدام الرموز K أو BA أو BD، والتي يمكن تحويلها فيما بينها داخل البرنامج. لكن الأهم هو أن تكون القواعد المستخدمة من قبل قسم التصميم في البرنامج متوافقة مع نتائج الانحناء الفعلية في ورشة العمل.

يوصى بشدة بإنشاء جدول ثني موحد في الخلفية لضمان أن القواعد المستخدمة في البرنامج وعملية الثني الفعلية في ورشة العمل تستخدم نفس البرنامج، وتجنب حالة "تصميم مجموعة واحدة، ورشة عمل مجموعة واحدة".

قائمة الأخطاء الشائعة

خاتمة

تتمثل العملية الأساسية لحسابات فك التشابك في تحديد موضع المحور المحايد، وتحديد عامل K، وحساب BA/BD، والحصول على الطول النهائي المسطح.

مع ذلك، تُعدّ هذه الصيغة مجرد نقطة انطلاق. وللحفاظ على مستوى عالٍ من الاتساق والاستقرار في الإنتاج الضخم، لا بد من الاعتماد على حسابات دقيقة، ومعايرة صارمة للعينات، واستقرار المعدات والعمليات. ويُعدّ توحيد قواعد التصميم بمساعدة الحاسوب مع قواعد ورشة العمل الطريقة الأمثل لتقليل مخاطر إعادة العمل والتسليم بشكل ملحوظ.

يرجى تزويدنا بمعلومات المواد، والسماكة، وطول الثني، والزاوية، ونصف القطر الداخلي المستهدف (R)، وفتحة قالب الثني على شكل حرف V. سيساعدك مهندسو Raymax في تصميم طاولة الثني، وسيقدمون لك حلولاً لأنظمة الثني باستخدام مكابس CNC، بالإضافة إلى اقتراحات لتكوين المعدات.

إذا كنت بحاجة إلى تقييم الحمولة والطول وعدد المحاور ونظام الأدوات المناسب لظروف عملك، يمكنك أيضًا تزويدنا بمعاييرك، وسنقدم لك استشارة فنية احترافية واقتراحات بشأن الأسعار.
