عشر مشاكل شائعة في ثني الصفائح المعدنية بالهواء المضغوط: الأسباب، واستكشاف الأخطاء وإصلاحها

Byفرانسيس بان
فرانسيس بان

فرانسيس بان

فرانسيس بان هو مدير التجارة الخارجية في شركة RAYMAX، ولديه خبرة تزيد عن 10 سنوات في مجال معدات تصنيع الصفائح المعدنية وآلات CNC. وقد عمل عن كثب مع مصنّعين حول العالم في مجال مكابس الثني، وآلات القطع بالليزر الليفي، وآلات اللحام بالليزر الليفي، وحلول معالجة المعادن العملية الموجهة نحو الإنتاج.

أفضل المبادئ التوجيهية

جدول المحتويات

ابق على اطلاع

اشترك في نشرتنا الإخبارية

جواب سريع

لا تنجم معظم مشاكل الثني الشائعة في مكابس الثني عن عجز الماكينة عن ثني المادة، بل عن حساسية عملية الثني الهوائي الشديدة لتقلبات خصائص المادة، والارتداد، وعمق اختراق المكبس، ودقة قياس الجزء الخلفي، والتقوس. ويؤدي ذلك إلى مشاكل مثل عدم اتساق الزاوية، وعدم اتساق الزاوية الطولية في القطع الطويلة، والانحرافات البعدية، والتشقق.

عند مواجهة هذه المشكلات، يلجأ بعض المشغلين بشكل تلقائي إلى تطبيق ضغط أكبر، كاختيار وضعية التصليد أو السك. ورغم أن هذا الأسلوب قد يقلل من الارتداد ويثبت الزوايا، إلا أنه ينطوي على تحديات أخرى كزيادة متطلبات الحمولة، وتلف الأدوات، وعيوب السطح.

لذا، عند مواجهة مشاكل في عملية الثني، ينبغي إجراء تعديلات بناءً على الظروف الفعلية. والنهج الأمثل هو تحسين معايير الثني الهوائي أولاً، ثم، في ظل ظروف محددة، النظر في استخدام عمليات التشكيل بالضغط أو السك التي توفر قوة تشكيل أعلى.

مخطط مرجعي سريع لمدة 30 ثانية:

مشاكل في الموقع

الأسباب المرجحة

أهم بنود الفحص ذات الأولوية القصوى

استمر في تحسين معايير ثني الهواء أو فكر في عملية ذات قوة تشكيل أعلى

زاوية القطعة الأولى غير دقيقة

ضبط غير صحيح لعمق اختراق الكبش أو سمك الصفيحة

تأكد من أن سمك الصفيحة في وحدة التحكم يطابق سمك الصفيحة الفعلي

استمر في تحسين معايير ثني الهواء

ارتداد مفرط / فتح الزاوية

قوة خضوع عالية للمادة، فتحة قالب على شكل حرف V غير مناسبة

تحقق من عرض فتحة قالب V وتعويض الزاوية

قم بتحسين معايير ثني الهواء أولاً، ثم قم بتقييم ترقيات العملية إذا لزم الأمر.

زوايا غير متساوية على الجانبين الأيمن والأيسر من الأجزاء الطويلة

تشوه طاولة الماكينة، عدم كفاية التاج

تحقق من إعدادات التاج

اضبط قيمة التاج

تباين الدفعات في أبعاد الشفة

عدم استقرار موضع المقياس الخلفي بشكل متكرر، وانزلاق قطع العمل

تحقق من قوة تثبيت أصابع المقياس الخلفي ومرجع قطعة العمل

تحسين عمليات ثني الهواء وصيانة المقياس الخلفي

تشقق أو تبييض على السطح الخارجي للانحناء

نصف القطر الداخلي صغير جدًا؛ خط الانحناء موازٍ لاتجاه الألياف

تحقق من فتحة قالب V واتجاه حبيبات قطعة العمل / اتجاه الدرفلة

استبدل القالب بقالب V أكبر وقم بتحسين معايير ثني الهواء

انبعاجات سطحية، أو تآكل لاصق، أو خدوش.

حمولة زائدة؛ أدوات متسخة؛ حواف القالب السفلي خشنة؛ طريقة غير مناسبة لقلب قطع العمل

تحقق من جودة سطح أسطح العمل للثقب العلوي والقالب السفلي وعرض فتحة القالب على شكل حرف V

تحسين معايير انحناء الهواء

مواضع الثقوب المشوهة

حافة الثقب قريبة جدًا من خط الانحناء

قم بقياس المسافة من حافة الثقب إلى خط الانحناء

يجب معالجة ذلك خلال مرحلة العملية أو التصميم

خطوط الانحناء ليست مستقيمة

عدم استقرار موضع قطعة العمل؛ عدم كفاية الدعم لقطع العمل الطويلة

تحقق من مرجع تحديد موضع قطعة العمل وحالة الدعم

تحسين عمليات ثني الهواء وأساليب الدعم

لمن كُتبت هذه المقالة؟

  • مشرفو أرضية المصنع: تحديد أسباب مشاكل الإنتاج الدفعي بسرعة وتقليل معدلات الخردة.
  • مهندسو العمليات: تحسين عمليات الثني ورفع كفاءة تشكيل قطع العمل.
  • مشغلو مكابس الثني: إتقان أساليب استكشاف الأخطاء وإصلاحها للمشاكل الشائعة لتقليل عمليات الثني التجريبية والخردة.
  • مديرو المصانع الذين يشترون مكابس الثني: اكتسبوا نظرة ثاقبة حول القدرات الحقيقية للمعدات لاتخاذ قرارات استثمارية أكثر استنارة.

لماذا يُعدّ التحكم بالهواء أكثر حساسية؟

ما هو ثني الهواء؟

يعتمد مبدأ الثني الهوائي بشكل أساسي على التلامس ثلاثي النقاط، أي أن الصفيحة المعدنية تتلامس فقط مع طرف المثقب العلوي ومنطقة الكتف على جانبي فتحة قالب الثني. ولذلك، فإن زاوية الثني في الثني الهوائي تُتحكم بها بشكل رئيسي من خلال عمق اختراق المثقب العلوي. عند استخدام نفس مجموعة الأدوات، يمكن الحصول على زوايا ثني مختلفة عن طريق ضبط عمق اختراق المثقب. يوفر هذا مرونة عالية، ويقلل بشكل كبير من وقت تغيير الأدوات وتكاليفها، مما يجعله الطريقة الأكثر شيوعًا في ورش تشكيل الصفائح المعدنية الحديثة.

ومع ذلك، ولأن المادة لا تتلامس بشكل كامل مع الأداة، يصبح التحكم في الارتداد أكثر صعوبة. ونتيجة لذلك، فإن التقنيات الحديثة الفرامل الصحافة CNC غالباً ما تعتمد على تعويض الزاوية، والتقوس، وقاعدة بيانات المواد لمعالجة مشكلات اتساق الزاوية.

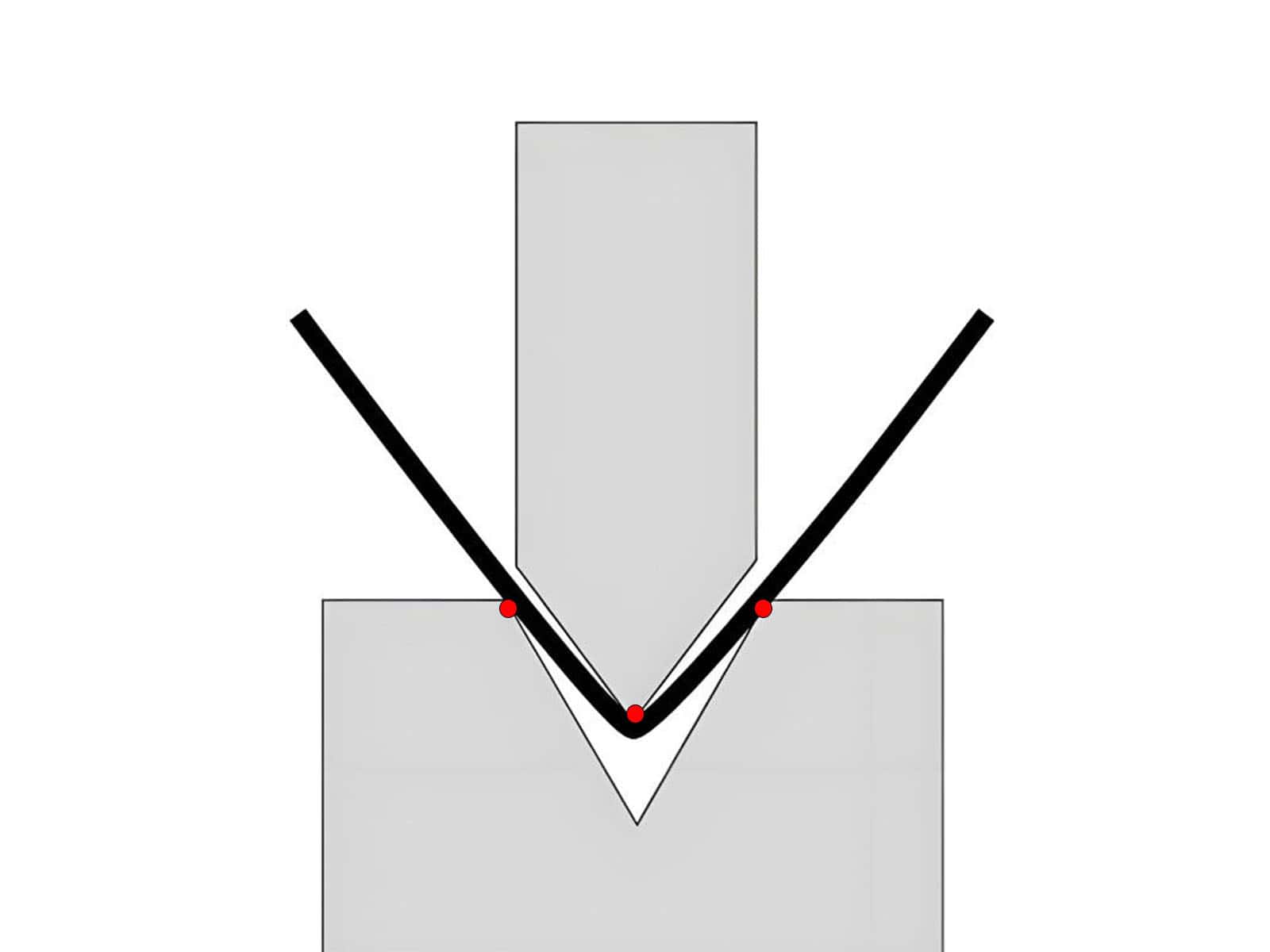

رسم تخطيطي للتلامس ثلاثي النقاط في الانحناء الهوائي
رسم تخطيطي للتلامس ثلاثي النقاط في الانحناء الهوائي

لماذا يكون ثني الهواء أكثر عرضة للارتداد وتغيرات المواد؟

نظرًا لأن عملية ثني الألواح بالهواء لا تضغط الصفيحة بالكامل في قاع القالب السفلي، فإنها تعتمد بشكل كبير على حالة المادة. فتباينات قوة المادة، وسماكة الصفيحة، واختلافات الدفعات، واختلافات الارتداد، وعدم انتظام توزيع الإجهاد بين مركز ونهايات القطع الطويلة، كلها عوامل تؤثر في النهاية على ثبات زاوية الثني.

ما هو سك العملة، ولماذا هو أكثر استقراراً؟

تعتمد عملية السك على استخدام ضغط قوي لدفع المادة بالكامل إلى القالب السفلي عبر المكبس العلوي، مما يُسبب تشوهًا لدنًا. هذا يقلل من ارتداد المادة، مما ينتج عنه زوايا انحناء أكثر استقرارًا.

لماذا لا يمكن اعتبار سك العملة حلاً شاملاً

أولاً، تتطلب عملية السك ضغطاً هائلاً، مما يعني أنها تتطلب قوة ضغط عالية جداً، عادةً ما تكون أعلى بكثير من قوة ثني الصفائح بالهواء، وذلك تبعاً لنوع المادة، وسماكة الصفيحة، وفتحة قالب السك، وزاوية الهدف، وهندسة الأدوات. وقد يؤدي استخدام السك بشكل عشوائي إلى تجاوز قدرة تحمل المعدات والأدوات، مما يتسبب في أضرار جسيمة.

ثانياً، تحت الضغط الشديد، يتسارع تآكل الأدوات، مما يؤدي إلى تقصير عمر خدمة الأدوات بشكل كبير.

وأخيرًا، يزيد الضغط العالي من خطر حدوث انبعاجات على سطح قطعة العمل، وهو أمر غير مقبول، خاصة بالنسبة للأجزاء التي تتأثر بشكل كبير بالمظهر.

لذا، لا تتطلب جميع مشاكل زاوية الانحناء زيادة الضغط بشكل عشوائي؛ بل ينبغي أولاً تحسين معايير الانحناء الهوائي بناءً على الظروف الفعلية قبل النظر في العمليات التي تتطلب قوى تشكيل أعلى. للمزيد من المعلومات التقنية: التحكم بالهواء مقابل التحكم بالقاع مقابل صناعة العملات المعدنية

حدد السبب قبل تعديل البرنامج

القضايا المادية

تتجلى مشاكل المواد بشكل أساسي في: الاختلافات بين الدفعات، واتجاه الحبيبات غير الصحيح، وتأثيرات حالة السطح.

  • قد تُظهر المواد من دفعات مختلفة اختلافات طفيفة في سُمك الصفائح وقوة الخضوع، مما يؤدي إلى ارتداد غير متناسق. إذا استمريت في استخدام البرنامج ومعايير التعويض من الدفعة السابقة بعد التبديل إلى دفعة جديدة، فقد يتسبب ذلك بسهولة في عدم اتساق الزاوية.
  • إذا كان خط الانحناء موازياً لاتجاه ألياف الصفيحة أو اتجاه الدرفلة، فإنه يمكن أن يتسبب بسهولة في حدوث تشققات على الحافة الخارجية للمادة أثناء الانحناء؛
  • بالإضافة إلى ذلك، تحتوي بعض المواد على أغشية أو طلاءات واقية على أسطحها، والتي تؤثر عادة على الاحتكاك بين المادة والأدوات، مما يؤثر بالتالي على الارتداد والزاوية والأبعاد.

مشاكل الأدوات

تظهر مشاكل الأدوات عادةً في ثلاثة مجالات: سوء حالة سطح الأدوات، وعدم التوافق بين المثقب العلوي والقوالب السفلية، والاختيار غير المناسب لفتحة قالب V.

  • إذا كان سطح أداة القطع متسخًا أو باليًا، فإنه يمكن أن يتسبب بسهولة في حدوث انبعاجات أو خدوش على سطح قطعة العمل؛
  • يمكن أن يؤدي عدم التوافق بين المثقب العلوي والقوالب السفلية، مثل عدم محاذاة الزوايا أو الخطوط المركزية، إلى تغيير نتائج التشكيل بشكل مباشر؛
  • إن اختيار فتحة قالب V بشكل غير صحيح، مثل اختيار فتحة قالب V صغيرة جدًا، يتطلب قوة ضغط أعلى، مما قد يزيد من خطر تشقق المواد.

مشاكل المعدات

تشمل مشاكل المعدات بشكل أساسي ما يلي: أخطاء مزامنة الكبش، وعدم استقرار تكرار القياس الخلفي، وعدم كفاية التاج، وعدم الاستقرار في نظام التثبيت.

  • إذا كان التزامن بين المكابس اليسرى واليمنى غير متسق، فسيؤدي ذلك إلى عدم اتساق الزاوية على الجانبين الأيسر والأيمن من قطع العمل؛
  • عدم استقرار تكرار القياس الخلفي سيؤدي إلى انحراف الأبعاد في الحواف أثناء الإنتاج الدفعي؛
  • إذا تم ضبط قيمة تعويض الانحراف على قيمة منخفضة للغاية بعد أن تتشوه طاولة العمل والمكابس تحت الحمل، فسيؤدي ذلك إلى عدم اتساق الزاوية على طول كامل قطع العمل الطويلة؛
  • يمكن أن يتسبب نظام التثبيت غير المستقر في ارتخاء الأدوات، مما يؤثر على الدقة الزاوية.

المشكلات التشغيلية والبرمجية

تشمل المشكلات التشغيلية والبرمجية بشكل أساسي ما يلي: إعدادات المعلمات غير الصحيحة، ومراجع تحديد المواقع غير المناسبة، ودعم قطعة العمل غير الكافي.

  • تتسبب الأخطاء في نوع المادة أو إعدادات معلمات الأدوات في قيام النظام بحساب عمق اختراق غير صحيح للمكبس، مما يؤدي إلى زوايا غير دقيقة؛
  • تؤدي مراجع تحديد موضع قطعة العمل غير الصحيحة إلى الانزلاق أثناء الانحناء، مما يؤدي إلى انحراف الأبعاد؛
  • إذا افتقرت قطع العمل الطويلة إلى الدعم من أداة تتبع الصفائح أثناء الانحناء، فإن وزنها الخاص يتسبب في الترهل، مما يؤدي إلى زوايا غير مستقرة؛

تسلسل استكشاف الأخطاء وإصلاحها الموصى به

عند حدوث المشكلات المذكورة أعلاه في الموقع، يُنصح باتباع تسلسل استكشاف الأخطاء وإصلاحها التالي:

أولاً، راقب الأعراض لتحديد ما إذا كانت المشكلة متعلقة بالزاوية أو الأبعاد ← ثم حلل ما إذا كانت المشكلة تكمن في المادة أو الأدوات أو المعدات أو المشغل ← أولاً، تحقق من المتغيرات التي يسهل تعديلها بسرعة، مثل الأدوات ومعلمات البرنامج وتقنيات التشغيل ومقياس الارتداد ← أخيراً، قيّم الآلة نفسها

10 مشاكل شائعة في ثني مكابس الثني

المشكلة الأولى: ارتداد مفرط، مما يتسبب في انفتاح الانحناء

  • الملاحظة في الموقع: زاوية الانحناء صحيحة أثناء عملية الانحناء، ولكن بمجرد أن يرتفع المكبس، ينفتح الانحناء.
  • السبب الأكثر شيوعًا: قوة المادة العالية تؤدي إلى ارتداد كبير؛ وهذا شائع في الفولاذ المقاوم للصدأ والفولاذ عالي القوة.
  • لماذا يزداد احتمال حدوث ذلك أثناء عملية الثني الهوائي؟: لا تضغط عملية الثني الهوائي المادة بشكل كامل داخل القالب السفلي. عدم كفاية التشوه اللدن للمادة يعني عدم تحرير الإجهادات بالكامل، مما يزيد من احتمالية الارتداد.
  • الإجراءات التصحيحية ذات الأولوية: أولًا، تحقق من نوع المادة وسُمك الصفيحة. ثم، تأكد من صحة قالب التشكيل على شكل حرف V، وقيم تعويض البرنامج، وعمق اختراق المكبس. إذا لزم الأمر، قيّم ما إذا كانت هناك حاجة إلى زاوية علوية أو نصف قطر رأس مكبس أكثر ملاءمة للثني. مع ذلك، تجدر الإشارة إلى أن استبدال المكبس بآخر ذي زاوية أكثر حدة لا يُعد حلًا شاملًا. قراءات فنية ذات صلة: كيفية تقليل الارتداد في عملية ثني الثني باستخدام مكبس الثني
  • متى يجب التفكير في عمليات التشكيل ذات القوة الأعلى: عندما يتطلب المنتج اتساقًا صارمًا للغاية في الزاوية، ويجب التحكم في الارتداد المرن ضمن نطاق ضيق جدًا، وتسمح قدرة تحمل المعدات والأدوات بذلك، يمكنك تقييم ما إذا كان ينبغي اعتماد عمليات التشكيل السفلي أو عمليات التشكيل الأخرى ذات القوة الأعلى.

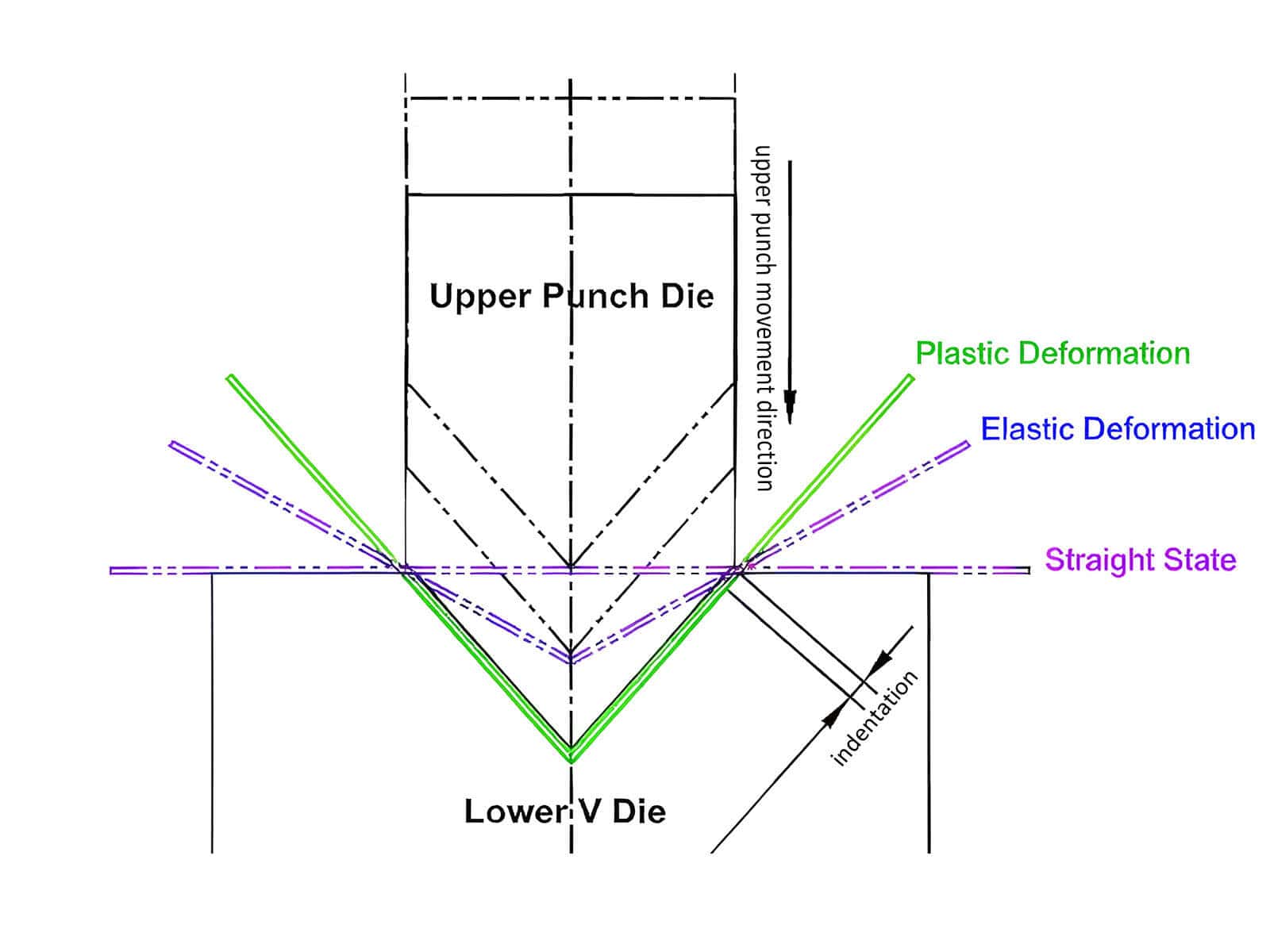

رسم تخطيطي لتغير زاوية الارتداد
رسم تخطيطي لتغير زاوية الارتداد

المشكلة الثانية: الزاوية كبيرة جدًا أو صغيرة جدًا؛ القطعة الأولى غير دقيقة.

  • الملاحظة في الموقع: بعد تجربة ثني القطعة الأولى، تبين أن الزاوية الفعلية أكبر أو أصغر من الزاوية المستهدفة.
  • السبب الأكثر شيوعًا: إدخال خصائص أو سماكة غير صحيحة للمادة في النظام، مما يؤدي إلى حساب غير صحيح لعمق الضغط على المحور Y.
  • لماذا يكون هذا أكثر عرضة للحدوث أثناء الثني الهوائي: في الثني الهوائي، يتم التحكم في الزاوية عن طريق عمق الضغط؛ الضغط الأعمق ينتج عنه زاوية أصغر.
  • الإجراءات التصحيحية ذات الأولوية: قياس سمك الصفيحة باستخدام الفرجار ذي الورنية وتحديث معلمات النظام؛ والتحقق من أن أبعاد الأدوات التي يطلبها النظام تتطابق مع أبعاد الأدوات المثبتة فعليًا.

المشكلة الثالثة: عدم اتساق الزاوية على اليسار والوسط واليمين في قطع العمل الطويلة

  • الملاحظة في الموقع: بعد ثني قطعة عمل يزيد طولها عن 3 أمتار، تبين أن الزاوية في المنتصف كانت أكبر من الزوايا عند كلا الطرفين.
  • السبب الأكثر شيوعًا: عند تعريض قطعة عمل طويلة لقوة، يتعرض كل من المكبس وطاولة العمل لتشوه مرن. في حال عدم كفاية التقوس، سيختلف عمق الضغط الفعلي على طول الجزء المنحني من قطعة العمل الطويلة، مما يؤدي إلى عدم اتساق الزاوية على اليسار والوسط واليمين.
  • لماذا يكون هذا أكثر عرضة للحدوث أثناء الانحناء الهوائي: بسبب الانحراف في مركز طاولة العمل، يكون عمق الكبش الفعلي أقل من العمق المستهدف، مما يؤدي إلى زاوية أكبر في مركز قطعة العمل الطويلة.
  • الإجراءات التصحيحية ذات الأولوية: إذا كان نظام التقوس متاحًا، فقم بضبط قيمة التقوس لرفع مركز طاولة العمل لأعلى، مما يعوض التشوه.

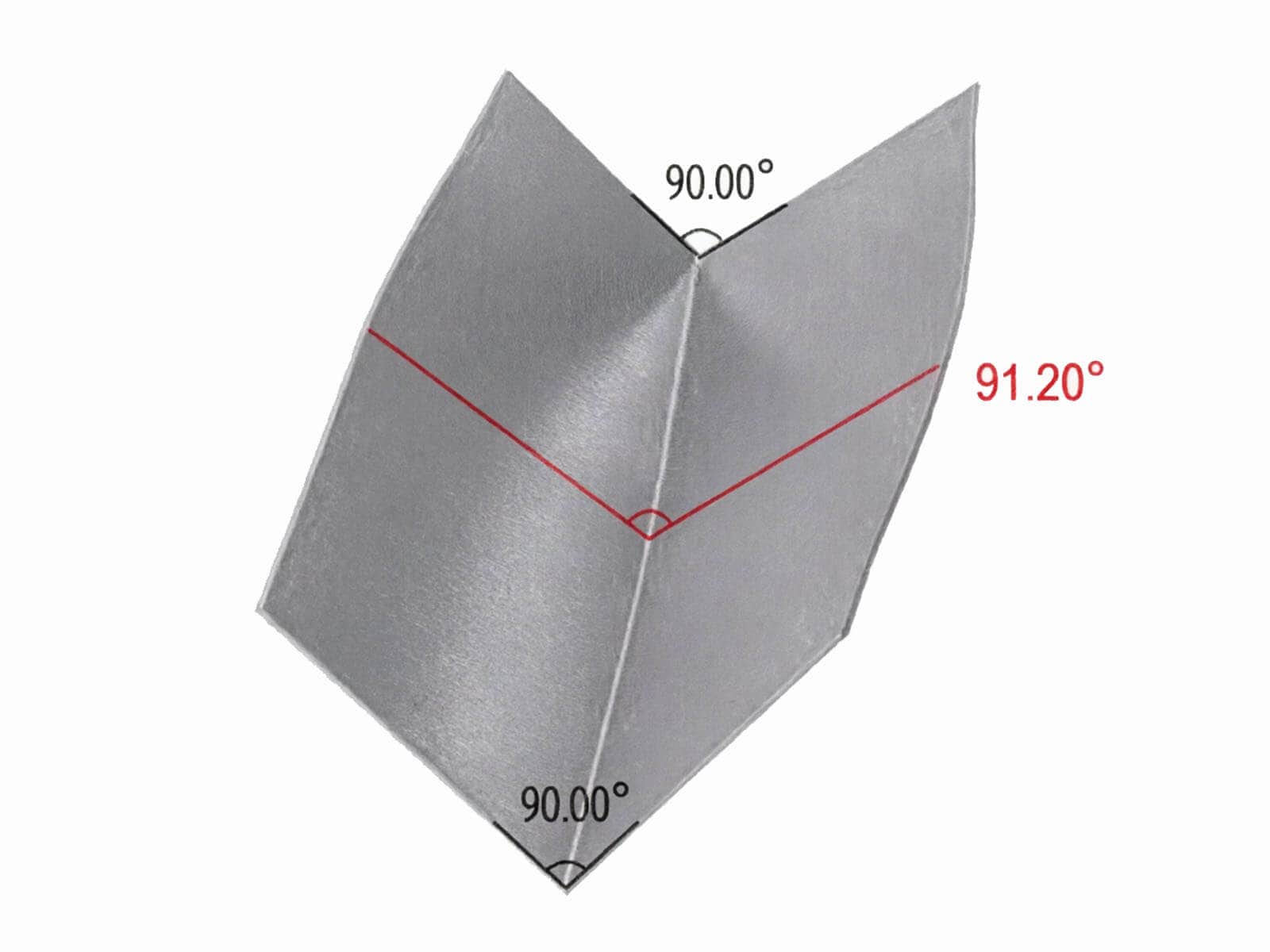

الزوايا اليسرى والوسطى واليمنى لقطعة العمل الطويلة غير متناسقة.
الزوايا اليسرى والوسطى واليمنى لقطعة العمل الطويلة غير متناسقة.

المشكلة الرابعة: عدم استقرار أبعاد الشفة والانحراف البُعدي في الإنتاج الدفعي

  • الملاحظة في الموقع: أثناء الإنتاج الدفعي، تبين أن أبعاد الشفة غير مستقرة، مع ملاحظة اختلافات في الأجزاء الأولى والعاشرة والخمسين.
  • السبب الأكثر شيوعًا: عدم استقرار تكرار القياس الخلفي؛ عدم استقرار وضعية قطعة العمل، مما يتسبب في الانزلاق أثناء الانحناء.
  • لماذا يزداد احتمال حدوث ذلك أثناء عملية الثني الهوائي؟: تتأثر أبعاد الفلنجات غالبًا بتغيرات الزاوية. إذا لم يتم وضع قطع العمل بدقة أثناء الثني، فستحدث انحرافات زاوية، مما يؤثر على اتساق أبعاد الفلنجات في الدفعة.
  • الإجراءات التصحيحية ذات الأولوية: التحقق مما إذا كانت أصابع المقياس الخلفي مفكوكة؛ والتأكد من أن المشغلين يطبقون قوة متسقة عند دفع المادة؛ وفحص حواف تحديد موضع قطعة العمل بحثًا عن نتوءات أو حطام.

المشكلة الخامسة: انبعاجات أو خدوش أو تآكل لاصق على السطح

  • الملاحظة في الموقع: يظهر انخفاضان على الجانب الخارجي لخط انحناء قطعة العمل.
  • السبب الأكثر شيوعًا: يمكن أن يتسبب الضغط الزائد بين قطع العمل وحواف فتحة قالب V، أو فتحة قالب V الضيقة جدًا، أو حواف فتحة قالب V الخشنة أو الملوثة بالمواد، في حدوث انبعاجات ملحوظة على الجانب الخارجي لخط الثني؛ وإذا التصقت بقايا المعدن أو المواد بسطح الأداة، فقد يتسبب ذلك أيضًا في ظهور علامات ضغط أو احتكاك لاصق على سطح قطعة العمل.
  • لماذا يكون هذا أكثر عرضة للحدوث أثناء الثني الهوائي: في الثني الهوائي التقليدي باستخدام قالب V، تتلامس الصفيحة المعدنية بشكل طبيعي مع الحواف على جانبي فتحة قالب V، لذا فإن تشكل علامات قالب طفيفة على السطح أمر شائع؛ ومع ذلك، عندما تكون فتحة قالب V صغيرة جدًا، أو يكون ضغط التلامس مفرطًا، أو تكون حواف قالب V السفلي حادة جدًا أو بها نتوءات، أو تلتصق المادة بالقالب، فقد تتطور هذه العلامات الطفيفة إلى انبعاجات أو خدوش أو تآكل لاصق ملحوظ.
  • الإجراءات التصحيحية ذات الأولوية: أولاً، تحقق من نعومة حواف فتحة قالب V وخلوها من النتوءات أو تراكم المواد، ثم أعد اختيار فتحة قالب V مناسبة بناءً على سُمك المادة. بالنسبة لقطع العمل ذات المتطلبات الجمالية العالية، يُنصح باستخدام قالب سفلي ذي حواف V أكثر نعومة، أو طبقة حماية ناعمة، أو أدوات غير قابلة للخدش.
انبعاج على سطح قطعة العمل
انبعاج على سطح قطعة العمل

العدد 6: الخدوش على الصفائح المصقولة، والصفائح ذات التشطيب المرآة، والصفائح المطلية بطبقة رقيقة

  • الملاحظة الميدانية: تظهر خدوش مرئية على سطح قطعة العمل.
  • السبب الأكثر شيوعًا: الأدوات المتسخة، والحطام الموجود على حواف فتحة القالب على شكل حرف V، أو السحب والاحتكاك بين قطع العمل والأدوات، أو أسطح الدعم، أو المكونات المحيطة أثناء التقليب، أو الحركة، أو عندما تترهل قطع العمل الطويلة، كل ذلك يمكن أن يؤدي إلى خدوش سطحية.
  • الإجراءات التصحيحية ذات الأولوية: تنظيف سطح الأدوات؛ وضع طبقة واقية من البولي يوريثان على القالب السفلي؛ تركيب أجزاء داعمة للصفائح لمنع ترهل قطع العمل الطويلة.

المشكلة رقم 7: انزلاق قطعة العمل، وانزياحها، وعدم محاذاتها

  • الملاحظة في الموقع: تتحرك قطعة العمل أثناء الانحناء، مما يؤدي إلى خط انحناء غير دقيق.
  • السبب الأكثر شيوعًا: قطعة العمل غير المتماثلة، أو الحواف الضيقة جدًا، أو فشل المقياس الخلفي في دعم قطعة العمل بشكل كامل.
  • لماذا يكون هذا أكثر عرضة للحدوث أثناء الثني الهوائي: أثناء الضغط الأولي، يؤدي عدم كفاية الاتصال بين قطع العمل والأدوات إلى قوة دعم غير كافية.
  • إجراءات تصحيحية ذات أولوية: إذا كانت حواف قطعة العمل ضيقة جدًا، فلا تقم بالتحويل مباشرةً إلى قالب V أضيق. بدلًا من ذلك، أعد الحساب أولًا بناءً على الحد الأدنى لطول الحافة، وسُمك الصفيحة، وقوة المادة، وقوة الماكينة. إذا لزم الأمر، اختر قالب V أصغر أو أدوات متخصصة، ولكن تجنب اختيار قالب V ضيق للغاية بشكل عشوائي لمنع عدم استقرار الزاوية، وزيادة متطلبات قوة الماكينة، والمخاطر التي قد تلحق بالأدوات والمعدات.

المشكلة رقم 8: التشققات، والتبييض، والكسر على الجانب الخارجي

  • الملاحظة في الموقع: تظهر الشقوق على الجانب الخارجي لخط الانحناء، أو قد تنكسر المادة تمامًا.
  • السبب الأكثر شيوعاً: نصف القطر الداخلي صغير جداً؛ خط الانحناء موازٍ لاتجاه الألياف.
  • لماذا يكون هذا أكثر عرضة للحدوث أثناء الثني الهوائي: إذا كانت فتحة قالب V صغيرة جدًا، فإن الطبقة الخارجية للمادة تكون عرضة للتمدد المفرط عند ثني المواد عالية الصلابة.
  • الإجراءات التصحيحية ذات الأولوية: اختيار فتحة قالب V أكبر؛ استبدال المثقب العلوي بآخر ذي نصف قطر أكبر؛ ضبط اتجاه تخطيط المادة بحيث يكون خط الانحناء عموديًا على اتجاه حبيبات المادة أو اتجاه الدرفلة.

المشكلة رقم 9: الاقتراب الشديد من الثقوب، أو تشوه الثقوب، أو تمزق الحواف

  • الملاحظة في الموقع: تصبح الثقوب المستديرة بالقرب من خط الانحناء بيضاوية الشكل، أو تتمزق الحواف وتنتفخ للخارج.
  • السبب الأكثر شيوعاً: الثقب قريب جداً من خط الانحناء.
  • الإجراءات التصحيحية ذات الأولوية: عندما يكون الثقب قريبًا جدًا من خط الثني، ينبغي عادةً معالجة هذه المشكلة خلال مرحلة التصميم أو تخطيط العملية، بدلًا من محاولة حلها باختيار قالب V أصغر. تشمل الحلول ذات الأولوية ما يلي: زيادة المسافة من حافة الثقب إلى خط الثني؛ إضافة تجويف أو شق بالقرب من خط الثني؛ تعديل تسلسل العملية إذا لزم الأمر؛ أو استخدام قالب سفلي متخصص يوفر دعمًا أفضل للمنطقة المحيطة بالثقب.

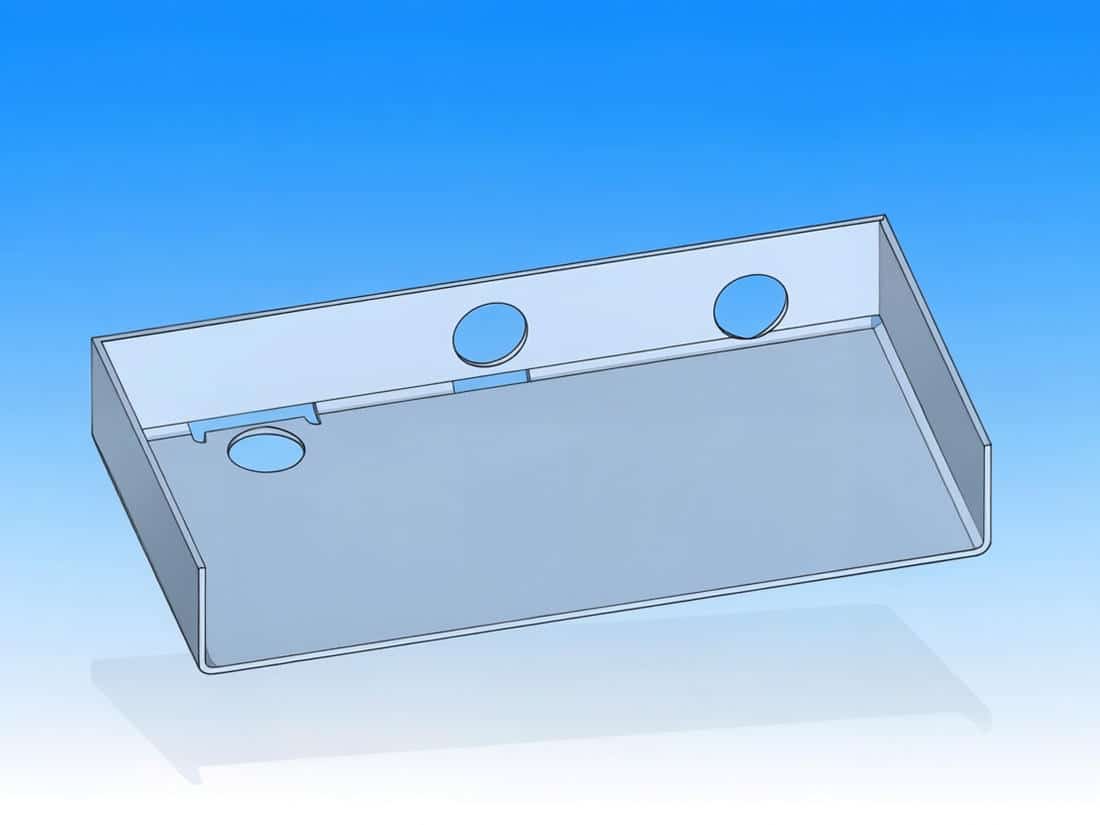

التشوه الناتج عن وجود الثقوب بالقرب من خط الانحناء
التشوه الناتج عن وجود الثقوب بالقرب من خط الانحناء

المشكلة رقم 10: التواء أو تقوس أو عدم انتظام خطوط الانحناء في قطع العمل الطويلة

  • الملاحظة في الموقع: بعد الانحناء، ترتفع أطراف قطعة العمل الطويلة، مما يتسبب في انحناء قطعة العمل على شكل قوس.
  • السبب الأكثر شيوعاً: ترهل قطعة العمل الطويلة وعدم انتظام توزيع القوة بين الجانبين الأيسر والأيمن.
  • الإجراءات التصحيحية ذات الأولوية: استخدم متتبع الورقة لتوفير دعم ثابت ومتزامن لقطعة العمل.

متى يجب تحسين تقنية التحكم بالهواء، ومتى يجب تغيير العملية؟

الحالات التي يكون فيها تحسين ثني الهواء أكثر فعالية من حيث التكلفة

  • الحالة 1: يركز نموذج الإنتاج في ورشتك بشكل أساسي على الإنتاج بكميات قليلة وبمزيج كبير من المنتجات؛
  • السبب: لا يتطلب ثني الهواء تغييرات متكررة للأدوات، مما يوفر مرونة عالية وكفاءة إنتاجية.
  • الحالة الثانية: متطلبات الدقة لديك ليست عالية جدًا؛ الدقة القياسية كافية؛
  • السبب: يمكن لأجهزة التحكم المتطورة المقترنة بتقنية الثني الهوائي تلبية متطلبات الدقة القياسية.
  • الحالة الثالثة: ترغب في إطالة عمر خدمة الآلة والأدوات.
  • السبب: يتطلب ثني الهواء قوة ضغط أقل ولا يسبب ضرراً كبيراً للآلة أو الأدوات.

سيناريوهات ينبغي فيها النظر بجدية في عمليات التشكيل ذات القوة العالية

  • الحالة 1: تقوم ورشتك بشكل أساسي بإنتاج منتج واحد بكميات كبيرة؛
  • السبب: يتطلب الإنتاج بكميات كبيرة اتساقًا دقيقًا للغاية في الزاوية.
  • الحالة الثانية: متطلبات اتساق الزاوية صارمة للغاية، ويمكن للمعدات والأدوات التعامل مع الحمل؛
  • السبب: تعمل عمليات التشكيل ذات القوة العالية على تقليل الارتداد وتحسين الاستقرار، لكنها تتطلب حمولة أعلى وتحمل مخاطر أكبر لتلف السطح.
  • الحالة الثالثة: عملاؤك ليسوا حساسين للانبعاجات السطحية؛
  • السبب: من المرجح أن تتسبب العمليات ذات قوى التشكيل العالية في حدوث انبعاجات سطحية، مما يجعلها أكثر ملاءمة للأجزاء الهيكلية أو قطع العمل ذات المتطلبات الجمالية المنخفضة.

اعتبارات مهمة

عندما تكون زوايا الثني غير متناسقة، لا يمكننا ببساطة افتراض أن زيادة قوة الثني ستحل المشكلة. في الواقع، تنشأ العديد من مشاكل الثني الهوائي أساسًا من اختلافات المواد، وعدم كفاية التقوس، وضعف التكرار، ولا يمكن حلها تمامًا بزيادة الضغط بشكل عشوائي.

ما هي إمكانيات المعدات التي يجب مراعاتها لتقليل هذه المشكلات إلى أدنى حد ممكن؟

إمكانية مزامنة ذاكرة الوصول العشوائي

يعتمد هذا بشكل أساسي على ما إذا كان بإمكان المحورين Y1/Y2 الأيسر والأيمن الحفاظ على التزامن تحت الحمل الفعلي؛ فقدرة التزامن الخاصة بهما تحدد بشكل مباشر مدى اتساق الزوايا اليسرى واليمنى.

قابلية تكرار القياس الخلفي

يعتمد هذا بشكل أساسي على ما إذا كان بإمكان المقياس الخلفي العودة بشكل موثوق إلى نفس الموضع بعد حركات ذهابًا وإيابًا متكررة ومستمرة؛ فهو يحدد بشكل مباشر دقة أبعاد حافة الشفة.

القدرة على التتويج

يعتمد هذا بشكل أساسي على ما إذا كان نظام التاج قادرًا على التعويض بشكل فعال بناءً على ظروف قطعة العمل، مما يؤدي إلى تعويض التشوه المرن الناتج عن القوى المطبقة، وبالتالي ضمان اتساق الزاوية على طول قطعة العمل الطويلة بأكملها.

قاعدة بيانات التعويضات والمواد الخاصة بالبرنامج

يعتمد هذا بشكل أساسي على قدرة البرنامج على الوصول بشكل صحيح إلى قاعدة بيانات المواد، وتعويض الزاوية، وحساب عمق اختراق الكبش بناءً على سُمك الصفيحة المدخلة وزاويتها. وهذا يقلل بشكل كبير من عدد عمليات الثني التجريبية اليدوية المطلوبة.

كفاءة التثبيت وتغيير الأدوات

يُقيّم هذا بشكل أساسي ما إذا كان نظام التثبيت قادرًا على إجراء تغييرات الأدوات بسرعة وتثبيتها بإحكام في مكانها. كما يُحسّن كفاءة الإنتاج ويضمن تكرار وضعية الأدوات، وهو أمر بالغ الأهمية في الإنتاج بكميات صغيرة وتشكيلة متنوعة.

حلول دعم لقطع العمل الطويلة

تمنع هذه الحلول الاحتكاك والتشوه وانحراف الزاوية الناتج عن انحناء القطع الطويلة تحت وزنها. بالنسبة لألواح المصاعد والألواح الزخرفية والمكونات الخارجية، يضمن نظام الدعم الممتاز ثبات الزاوية وجودة السطح بشكل فعال.

الكشف عن الزاوية والتحكم ذو الحلقة المغلقة


تتيح هذه الإمكانية تصحيح الزاوية في الوقت الفعلي عند تغير سمك المادة أو الارتداد أو ظروف السطح، وهو أمر بالغ الأهمية لقطع العمل التي تتطلب اتساقًا عاليًا.

ثني بدون علامات وقدرات حماية الأسطح


تُعد حماية سطح قطعة العمل وتقليل الانبعاجات والخدوش أمرًا بالغ الأهمية للمكونات الخارجية عالية الدقة مثل الألواح المصقولة والألواح ذات التشطيب المرآة والألواح المصفحة والأجزاء المطلية.

ثمانية أسئلة يجب طرحها قبل شراء مكبس ثني الصفائح

لتجنب اختيار المعدات الخاطئة، نوصي بطرح الأسئلة الثمانية التالية على الموردين قبل إجراء عملية الشراء:

  • ① بالنظر إلى المادة المحددة، وسماكة الصفيحة، والطول، وفتحة قالب V، ما دقة الانحناء هل تستطيع هذه الآلة تحقيق ذلك باستمرار؟
  • ملاحظة: تأكد من توضيح شروط الاختبار؛ لا تعتمد فقط على رقم دقة غامض.
  • ② عند ثني قطع العمل التي يبلغ طولها 3 أمتار أو أكثر، كيف يتم التحقق من اتساق الزوايا اليسرى والوسطى واليمنى؟
  • ملاحظة: ركز على ما إذا كان المورد يفهم حقًا عملية التاج، ومزامنة الكبش، وقياس الحمل الفعلي.
  • ③ كيف يتم قياس دقة القياس الخلفي؟ هل يعتمد ذلك على وضعية واحدة أم على دقة القياس بعد حركة ذهاب وإياب مستمرة؟
  • ملاحظة: يعتمد استقرار أبعاد الشفة بشكل حاسم على تكرار قياس المقياس الخلفي، وليس على دقة تحديد الموضع الفردي.
  • ④ عند ثني الأجزاء الظاهرة، كيف تمنع حدوث انبعاجات وخدوش؟
  • ملاحظة: ركز على ما إذا كان المورد يقدم أدوات خالية من الخدوش، وطلاءات واقية، وأنظمة دعم، وحلول مضادة للخدوش.
  • ⑤ هل لديك خبرة مثبتة في التحكم في الارتداد المرن للفولاذ عالي القوة والفولاذ المقاوم للصدأ والألومنيوم؟
  • ملاحظة: ركز على ما إذا كان المورد يفهم حقًا اختلافات قوة المواد، طرق اختيار قالب Vومنطق تعويض الارتداد.
  • ⑥ هل الآلة مزودة بنظام تقويس؟ ما نوع طريقة التعويض المستخدمة؟ كيف يتم ضبط معايير الإعداد وتعديلها؟
  • ملاحظة: ركز على ما إذا كانت المعدات تحتوي على حل مثبت للحفاظ على اتساق الزاوية على طولها بالكامل عند ثني قطع العمل الطويلة.
  • ⑦ هل يدعم جهاز التحكم تعويض الزاوية؟ هل يتضمن قاعدة بيانات مدمجة للبرامج وقاعدة بيانات للمواد؟
  • ملاحظة: تؤثر هذه الميزات بشكل مباشر على عدد الانحناءات التجريبية المطلوبة وكفاءة التغيير.
  • ⑧ هل يمكنك تقديم توصيات بشأن الأدوات، وقوة الضغط، والدعم، والعمليات بناءً على رسوماتي وظروف التشغيل؟
  • ملاحظة: هذا يوضح بشكل أفضل ما إذا كان المورد يمتلك قدرات خدمة هندسية حقيقية.

خاتمة

إن التحدي الحقيقي في عملية الثني لا يكمن في إمكانية تحقيق الشكل المستهدف، بل في إمكانية إنتاجه باستمرار بكميات كبيرة على المدى الطويل مع الحفاظ على معدل خردة منخفض وعدد قليل من عمليات الثني التجريبية.

عند ظهور مشاكل في عملية الثني، يجب أولاً تحديد ما إذا كان السبب يكمن في المادة، أو الأدوات، أو المعدات، أو المشغل، ثم تحسين معايير الثني الهوائي بناءً على الوضع الفعلي. لا ينبغي اللجوء مباشرةً إلى عمليات تتطلب قوى تشكيل أعلى.

عند شراء المعدات فعلياً، يكمن المفتاح في تقييم اتساق الآلة بدلاً من التركيز فقط على حمولتها وطول الانحناء الأقصى.

إذا كنت تواجه صعوبات مثل عدم اتساق الزوايا، أو اختلافات في الأجزاء اليسرى والوسطى واليمنى من قطع العمل الطويلة، أو انبعاجات السطح، أو انحراف الأبعاد في الدفعات، فيُرجى تزويدنا بتفاصيل حول نوع المادة، وسُمك الصفيحة، وطول الثني، والزاوية المستهدفة، ومتطلبات الرسم أو العينة. ستقدم لك Raymax حلاً احترافياً لتحسين العمليات بناءً على الخصائص الفعلية لقطع العمل الخاصة بك.

هل أنت مستعد لتحديث خط تصنيع المعادن الخاص بك؟

راسلنا عبر البريد الإلكتروني للحصول على استشارة مجانية.

الأسئلة الشائعة

تتميز عملية ثني الصفائح المعدنية بالهواء بمرونة عالية، ولا تتطلب تغيير الأدوات بشكل متكرر، كما أنها لا تحتاج إلى قوة ضغط كبيرة. في هذه العملية، تتصل الصفيحة المعدنية بثلاث نقاط: طرف المثقب العلوي وحواف فتحة القالب على شكل حرف V. يتم التحكم في الزاوية عن طريق عمق اختراق المكبس، مما يسمح لمجموعة أدوات واحدة بإنتاج زوايا مختلفة. وهذا يجعلها مثالية للورش التي تعمل بنظام إنتاج متنوع بكميات قليلة مع تغييرات متكررة.

بشكل عام، نعم. نظرًا لأن عملية السكّ تستخدم ضغطًا عاليًا للغاية لضغط الصفيحة المعدنية في القالب السفلي، مما يُحدث تشوهًا بلاستيكيًا كاملًا مع ارتداد طفيف، فإنها تضمن دقة زاوية ثابتة ومتسقة. مع ذلك، تتطلب عملية السكّ قوة ضغط عالية جدًا، ومن المرجح أن تُسرّع من تآكل الأدوات وتترك انبعاجات على سطح قطعة العمل؛ لذا، فهي مناسبة عمومًا لعدد محدود من القطع عالية الجودة والكميات الكبيرة.

يعود ذلك إلى أن دفعات المواد المختلفة قد تُظهر اختلافات طفيفة في السماكة، وقوة الخضوع، واتجاه الدرفلة/اتجاه الحبيبات، وحالة السطح، مما يؤدي إلى ارتداد غير متناسق. إذا استمر استخدام البرنامج ومعايير التعويض من الدفعة السابقة بعد التبديل إلى دفعة جديدة، فستكون الزوايا الناتجة غير متناسقة. لذلك، لا يمكن اعتبار إعدادات البرنامج الأولية قيمًا ثابتة لجميع دفعات المواد. بعد التبديل بين الدفعات، يُفضل إجراء تحقق أولي على دفعة صغيرة، ثم تعديل قيم التعويض بناءً على الظروف الفعلية.

ينتج هذا عن تشوه الانحراف الذي يحدث عند تحميل الماكينة. عند ثني قطع العمل الطويلة، تتعرض الأجزاء الوسطى من المكبس والطاولة لتشوه مرن بدرجة معينة تحت الأحمال العالية، مما يجعل عمق المكبس الفعلي أقل من العمق المستهدف. وينتج عن ذلك أن تكون الزاوية في مركز قطعة العمل الطويلة أكبر من الزاوية عند طرفيها. لذا، من الضروري استخدام نظام تقويس لرفع الجزء الأوسط من الطاولة لأعلى لتعويض هذا التشوه.

أولًا، تأكد من وضع المادة بدقة وتثبيت الأدوات بإحكام؛ ثم قم بتطبيق تعويض البرنامج؛ وعندها فقط يمكنك النظر في العمليات التي تتطلب قوة تشكيل أعلى. تتضمن الخطوات المحددة عادةً: التحقق من المادة الفعلية وسماكتها، وضبط فتحة القالب السفلي على شكل حرف V ونصف القطر الداخلي، وتعيين تعويض الزاوية في البرنامج، وتوحيد قاعدة بيانات المواد ومعلمات البرنامج. إذا استمرت المشكلات بعد هذه الخطوات، فيجب علينا تقييم حلول التشكيل السفلي أو السك.

تنتج الانبعاجات السطحية عادةً عن الضغط والتلامس، بينما تنتج الخدوش السطحية عادةً عن الاحتكاك والسحب. وتظهر الانبعاجات السطحية عادةً على طول حواف فتحة قالب التشكيل على شكل حرف V، ويعود ذلك عمومًا إلى ضغط التلامس المفرط، أو الحواف الحادة جدًا لفتحة القالب، أو استخدام عمليات تشكيل ذات قوة عالية. أما الخدوش السطحية، فتنتج عادةً عن أدوات متسخة، أو طرق قلب الصفائح غير الصحيحة، أو عدم كفاية الدعم لقطع العمل الطويلة، أو السحب على الأرض.

إذا قمت باستبدال أو تنظيف أدوات التشكيل، ولكنك ما زلت تواجه عدم اتساق في الزوايا أثناء عملية الثني، أو عدم اتساق في الزوايا على طول القطع الطويلة، أو انحرافًا في الأبعاد في دفعات ضمن نفس البرنامج، فيجب عليك البحث عن السبب في المعدات أو نظام التثبيت. عادةً، تحقق مما يلي: ما إذا كان محورا Y1/Y2 متزامنين، وما إذا كان تكرار موضع المقياس الخلفي متسقًا، وما إذا كان التقوس مطبقًا بشكل صحيح، وما إذا كانت أدوات التشكيل مثبتة بإحكام.

عندما تؤثر بعض المشكلات بشكل مستمر على استقرار الدفعات، وكفاءة تغيير الإنتاج، واتساق القطع الطويلة، فقد حان الوقت للنظر في تحديث المعدات. تشمل المشكلات الشائعة ما يلي: الانحراف في الأبعاد أثناء الإنتاج المستمر للدفعات؛ وعدم الاتساق في الأجزاء اليسرى والوسطى واليمنى من القطع الطويلة؛ والاختلافات الكبيرة في النتائج بين المشغلين المختلفين؛ وزيادة عدد عمليات الثني التجريبية؛ وارتفاع معدلات الهدر في الأجزاء السطحية؛ وعدم وجود نظام تقويس، أو نظام كشف زاوية ذي حلقة مغلقة، أو نظام تثبيت سريع، أو نظام تتبع الصفائح في الآلة الحالية. يمكن الاعتماد على خبرة الفنيين ذوي الخبرة لمعالجة مشكلة قطعة أو قطعتين، ولكن من المستحيل الحفاظ على اتساق متكرر أثناء الإنتاج المستمر للدفعات.

مقالات ذات صلة المنتج

مدونة ذات صلة

الرد على الاستعراض الخاص بك

شارك أفكارك ومشاعرك مع الآخرين
